参考资料REFERENCE NOTE

电路设计支持Circuit design support

为了支持顾客的产品设计开发,我们登录了电源IC的电路图信息。
今后也会随时追加我们的产品,请一并多加关注。

特瑞仕半导体株式会社

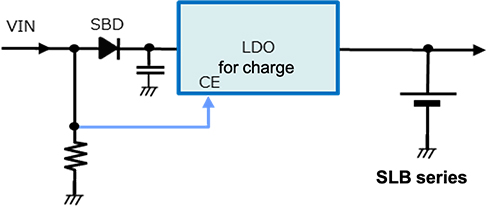

XC6240

性能 用于电池充电的 LDO 输入电压 1.5-6.0V 输出电压 2.63V (typ.) 输出电流 150mA 消耗电流 0.8μA 输出灌电流 0.24μA 电路设计详情
在筹备
信息表

电路图

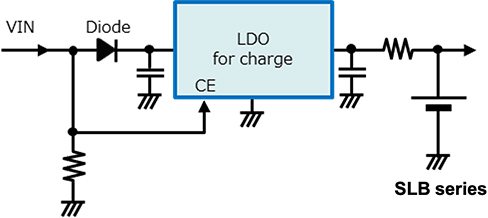

XC6215

性能 限流用 LDO 输入电压 1.5-6.0V 输出电压 0.9-5.0V 输出电流 200mA 消耗电流 0.8μA 电路设计详情
在筹备
信息表

电路图

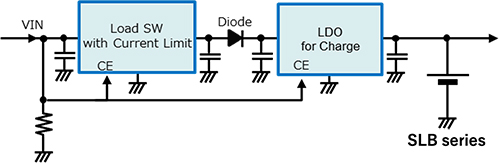

XC8109

性能 具有限流功能的
负载开关IC
输入电压 2.5-5.5V 电流限制 75mA~ 消耗电流 40µA 电路设计详情
在筹备
信息表

电路图

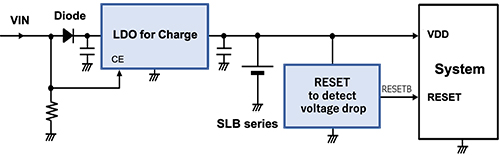

XC6140

性能 用于检测电池电压下降的
电压检测器
输入电压 1.1-6.0V 检测电压 1.6-2.2V 解除電圧 2.475V 消耗电流 104nA (检测时) 电路设计详情
在筹备
信息表

电路图

ROHM半导体集团

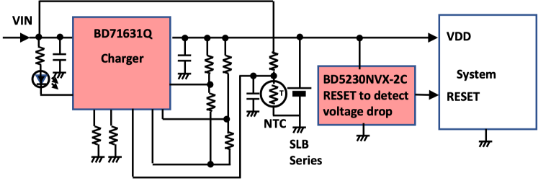

BD5230NVX-2C

功能 用于检测电池电压下降
电压检测器
复位工作电压范围 0.8-6V 检测电压 2.6-3.1V 滞后电压 检测电压 x 0.05 电路电流 (ON) 230nA 电路电流(OFF) 270nA 工作温度范围 -40~125℃ Data Sheet
产品页面

电路图

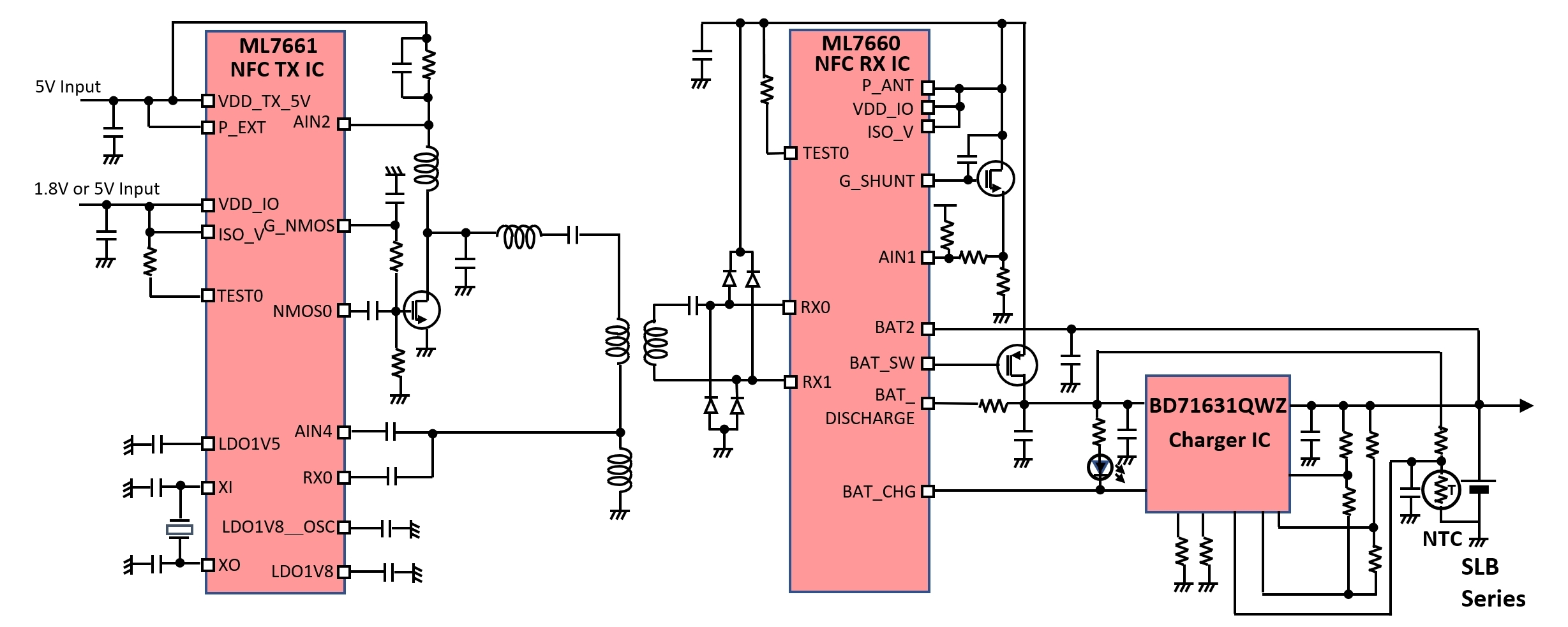

ML7661/ML7660

功能 13.56MHz(NFC)
无线供电LSI
供电量 1W 工作频率 13.56MHzV 电源 5V IF NFC Forum Type3 Tag
SPI,I2C
工作温度范围 -40~85℃ Data Sheet 产品页面

电路图

Analog
Devices Inc.

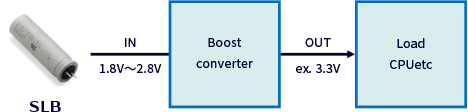

MAX1722x

功能 升压转换器 输入电压 0.88V~5.5V 最低输入电压
MAX17220
MAX17222
MAX17224
0.4V(ETP功能) 输出电压 1.8V~5V 工作温度 -40~125℃ 详情
产品数据

电路图

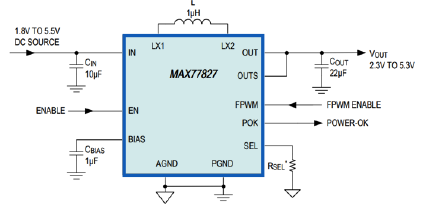

MAX77827

功能 电压转换器 输入电压 1.8V~5.5V 输出电压 2.3V~5.3V 工作温度 -40~125℃ 详情
产品数据

电路图

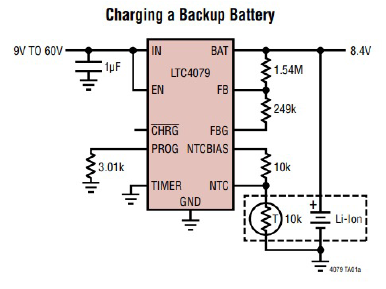

LTC4079

功能 线性充电器 输入电压 2.7V-60V 输出电压(充电电压) 1.2V-60V 充电电流 10mA~250mA 工作温度 -40〜125℃ 自动充电功能 温度限制充电功能 安全定时器(时钟) 详情
产品数据

电路图

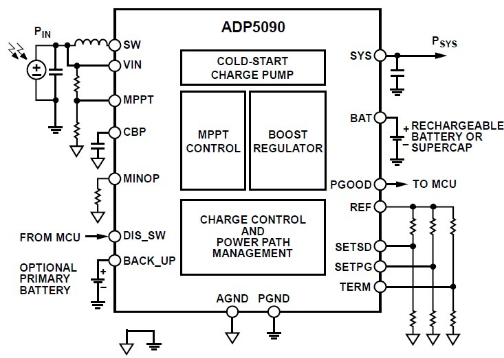

ADP5090

功能 具有MPPT和充电管理
功能的超低功耗升压稳压器
输入电压 80mV~3.3V 冷启动电压/功率 380mV / 16μW (typ) 输入峰值电流 100mA MPPT比率程序 关断电压程序 蓄电电压 2.2~5.2V 静态电流 320nA (typ; operating)
260nA (typ; sleeping)
电池额定电流 800mA 稳压器输出 稳压器输出电流 备用电源(可选) 临时关机功能 工作温度范围 -40~125℃ 产品数据

电路图

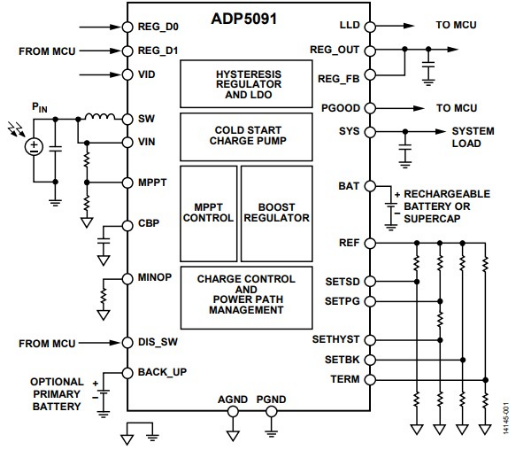

ADP5091/ADP5092

功能 具有MPPT和充电管理
功能的超低功耗升压能
量收集器PMU
输入电压 80mV~3.3V 冷启动电压/功率 380mV / 6μW (typ) 输入峰值电流 200mA MPPT比率程序 关断电压程序 储能装置电压 2.2~5.2V 静态电流 510nA (typ; operating)
390nA (typ; sleeping)
电池额定电流 1A 稳压器输出 1.5V~3.6V 稳压器输出电流 150mA 备用电源(可选) 临时关机功能 工作温度范围 -40~125℃ 产品数据

电路图

艾普凌科有限公司

S-19192型

功能 电池电压监控(3~6直列) 过充电检测电压 2.500V ~ 4.500V 过放电检测电压 1.500V ~ 3.000V 电流消耗 18 uA max. 产品数据
详细文档

电路图

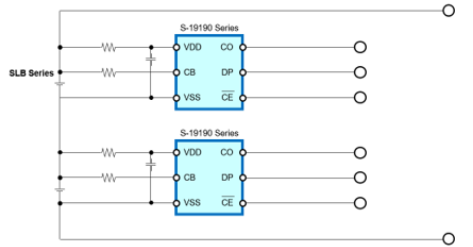

S-19190型

功能 电池电压监控・电池平衡 过充电检测电压 2.000V ~ 4.600V 电池平衡检测电压 2.000V ~ 4.600V 电流消耗 2.0 uA max. 产品数据
组合电路示例
详细文档

电路图

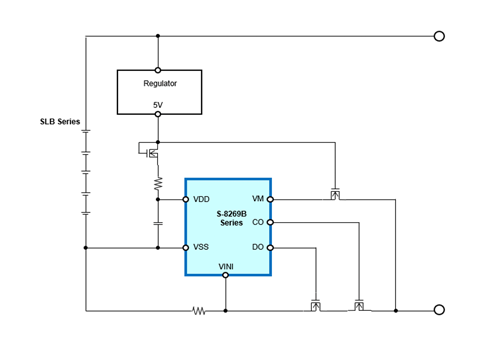

S-8269B型

功能 放电/充电过电流监控 放电过电流检测1电压 0.0030 V ~ 0.1000 V 放电过电流检测2电压 0.010 V ~ 0.100 V 充电过电流检测电压 -0.1000 V ~ -0.0030 V 负载短路检测电压 0.020 V ~ 0.100 V 电流消耗 4.0 uAmax. 产品数据
组合电路示例
详细文档

电路图

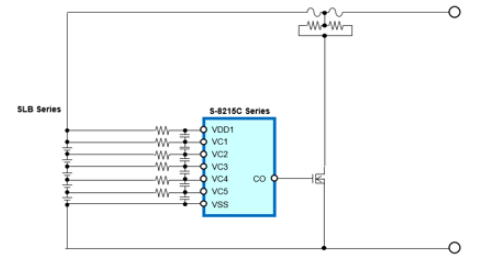

S-8215C型

功能 电池电压监控(3~5 直列) 过充电检测电压 2.700 V ~ 4.700 V 电流消耗 0.7 uAmax. 产品数据
组合电路示例
详细文档

电路图

S-8265C型

功能 电池电压监控和电池平衡(3~5直列) 过充电检测电压 2.700 V ~ 4.700 V 电池平衡检测电压 2.700V ~ 4.650V 电流消耗 0.7 uAmax. 产品数据
组合电路示例
详细文档

电路图

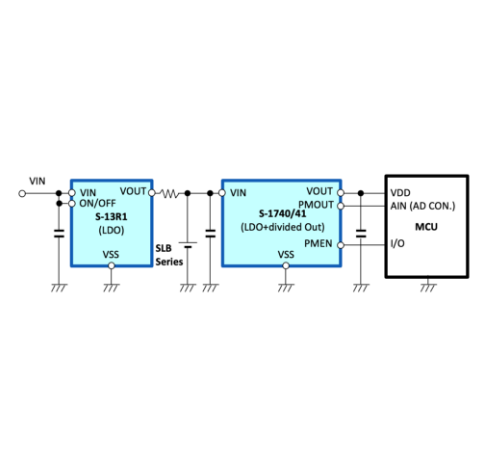

S-1740/41 系列

功能 用于IoT的电源分
压器输出
输入电压 1.5V~5.5V 输出电压 1.0V~3.5V
以0.05V为单位调节
电流消耗 0.35 μA typ. (Ta=+25°C) 输出电压 ±1.0%(1.0V~1.45V
输出±15mV)
输出电流 可输出 100 mA 电源分压器输出 VIN/2 (S-1740 系列)
VIN/3 (S-1741 系列)
产品数据 详细文档

电路图

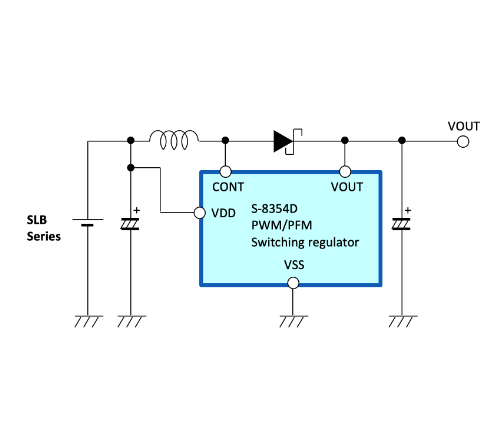

S-8354/S-8356 系列

功能 低电压升压电路 低电压操作 0.9 V (Iout = 1 mA) 开始 最大输入电压 10V 电流消耗 工作电流:18.7µA
(S-8354:3.3V,50kHz,typ.)
输出电压 1.5 V~6.5 V
(S-8354:VDD
/VOUT分离)
输出电流 支持 400mA 输出 检测电压 1.5〜5.5 V 控制方式 PWM/PFM 自动切换 产品数据
详细文档

电路图

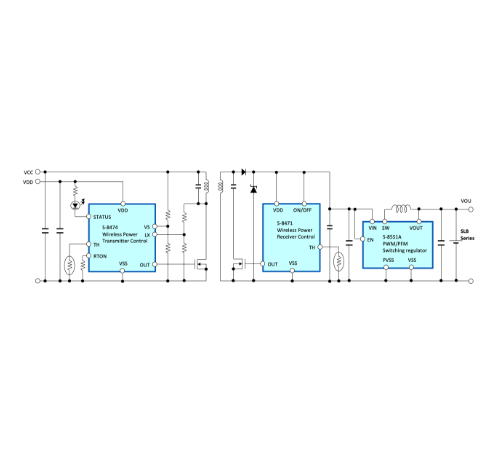

S-8474/S-8471/S-85S1A 系列

功能 无线电力传输+
降压恒压充电
工作电压 4.5~6.5V(供电控制) 电流消耗
(降压SWR)
260nA
(停止开关操作时)
输出电压
(降压SWR)
0.7V~2.5V,0.05V步进,
2.6V~3.9V,0.1V步进
输出电流 100 mA 控制方式 COT控制(降压 SWR) 产品数据 详细文档

电路图

e-peas S.A.

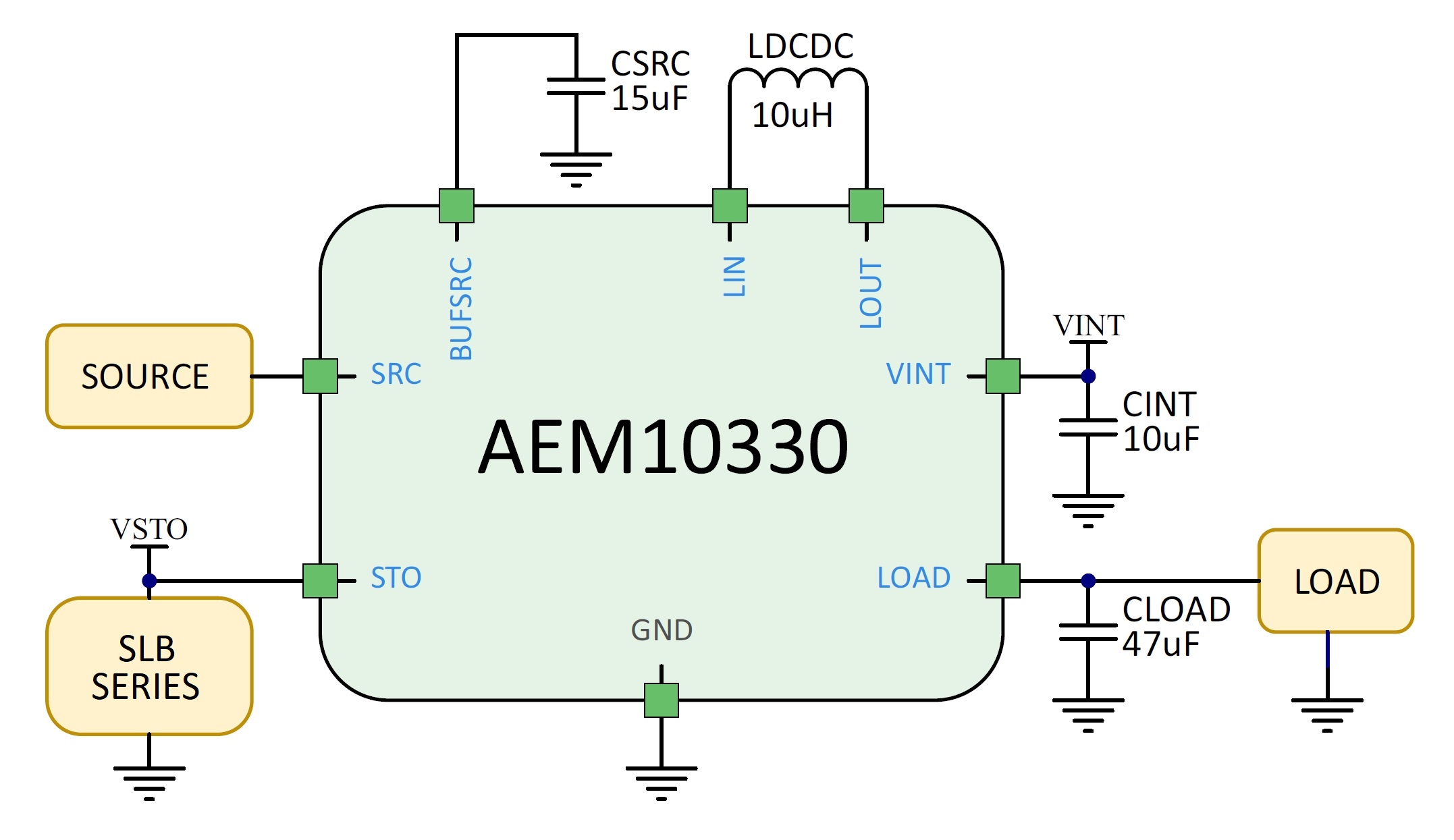

AEM10330

功能 太阳能发电用
升降压收集
PMIC
输入电压 100mV ~ 4.5V 冷启动 3μW @ 275mV 输入功率 3μW ~ 570mW 输出电流 30mA (低功耗模式)
60mA(高功率模式)
可选输出电压:
1.2V ~ 3.3V
最大功率点跟踪控制 包装 QFN40 5 x 5 mm 产品数据
特性和电路配置
详细文档

电路图

AEM30330

功能 用于振动发电的降压-
升压收集PMIC
输入电压 100mV ~ 4.5V 冷启动 3μW @ 275mV 输入功率 3μW ~ 570mW 输出电流 30mA (低功耗模式)
60mA(高功率模式)
可选输出电压:
1.2V ~ 3.3V
最大功率点跟踪控制 包装 QFN40 5 x 5 mm 产品数据
详细文档

电路图

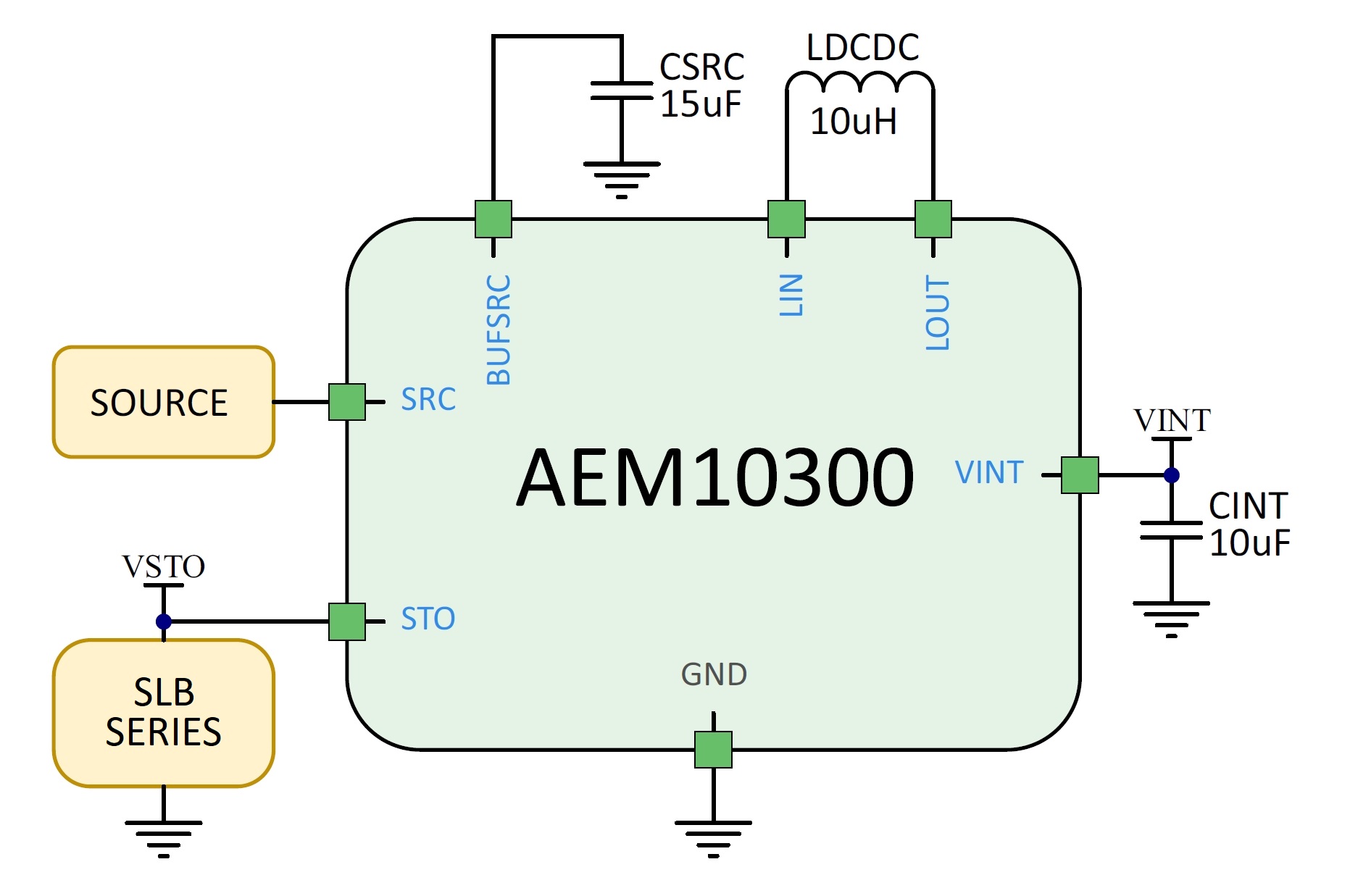

AEM10300

功能 光伏降压-
升压收集充电器
输入电压 100mV ~ 4.5V 冷启动 3μW @ 275mV 输入功率 3μW ~ 570mW 功率输出 最大功率点跟踪控制 包装 QFN28 4 x 4 mm 产品数据
特性和电路配置
详细文档

电路图

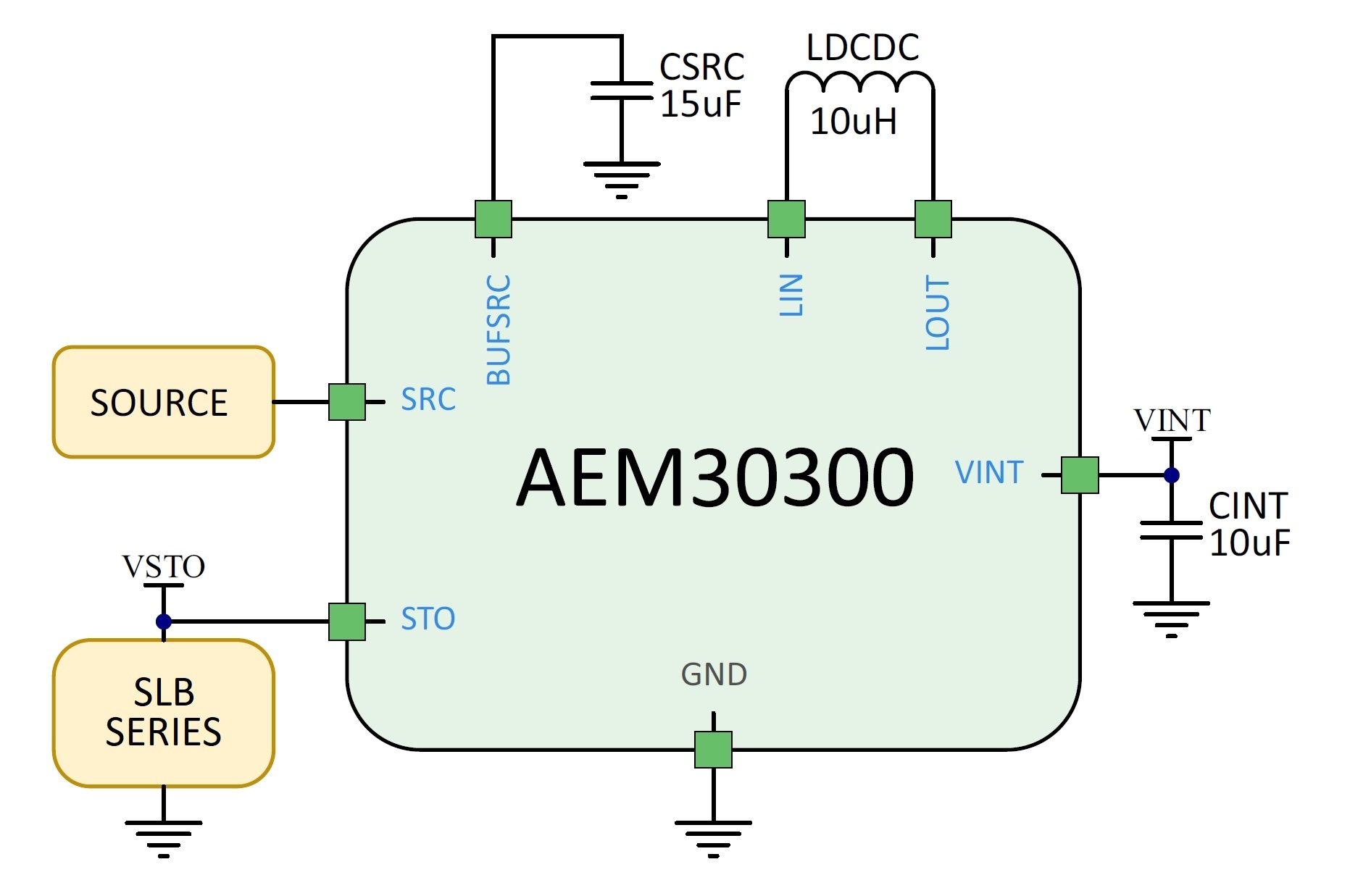

AEM30300

功能 用于振动发电的降压-
升压收集充电器
输入电压 100mV ~ 4.5V 冷启动 3μW @ 275mV 输入功率 3μW ~ 570mW 输出电流 最大功率点跟踪控制 包装 QFN28 4 x 4 mm 产品数据
详细文档

电路图

Nisshinbo Micro Devices Inc.

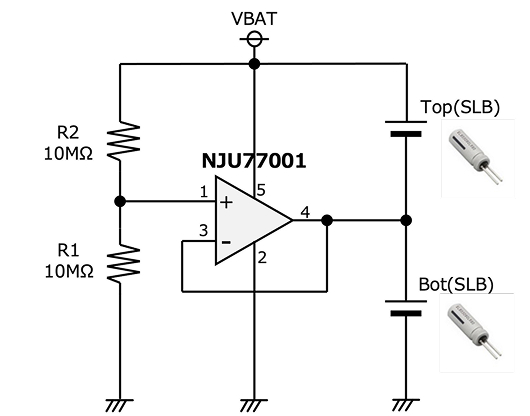

NJU77001

功能
超低功耗运算放大器
电源电压
1.5V~5.5V
输入失调电压
1.0mV max
输入失调电压偏移
0.6µV/℃
轨to轨 输入/输出
yes
转换率
0.7V/ms
单位增益频率
1.0kHz
消耗电流
0.29µA
工作温度范围
-40℃~125℃
特长
数据表

电路图

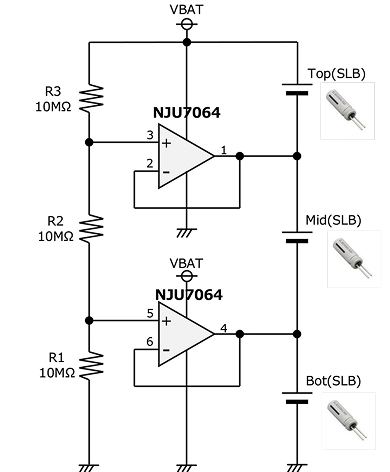

NJU7064

功能
低输入失调电压
运算放大器
电源电压
3V~16V
输入失调电压
2mV max
轨to轨 输出
yes
转换率
0.4V/µs
单位增益频率
0.4MHz
消耗电流
150µA @VDD=10V
工作温度范围
-40℃~85℃
特长
数据表

电路图

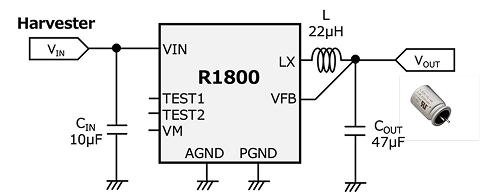

R1800

功能
能量收集用
降压DC/DC转换器
输入电压范围
2.0V~5.5V
冷启动功率
720nW
VMP*控制功能/电压
yes / 2.0V~5.5V
(内部设定)
输出电压
2.0V~4.5V(内部设定)
静止电流
144nA
保护功能
逆流防止功能(Vin≧2.0V)
工作温度范围
-40℃~85℃
特长
数据表

电路图

*VMP:最大功率电电压

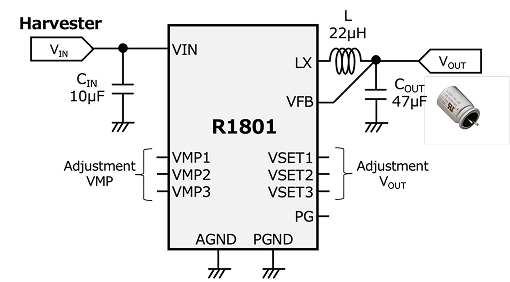

R1801

功能
能量收集用降压DC/
DC转换器
具有输出电压和
VMP 调节功能
输入电压范围
2.3V~5.5V
冷启动功率
1µW
VMP*控制功能/电压
yes / 2.7V~5.3V(内部设定/±300mV 可调整)
输出电压
2.3V~4.5V(内部设定/±300mV 可调整)
静止电流
200nA
保护功能
逆流防止功能(Vin≧2.0V)
其他功能
功率良好输出
工作温度范围
-40℃~85℃
特长
数据表

电路图

*VMP:最大功率电电压

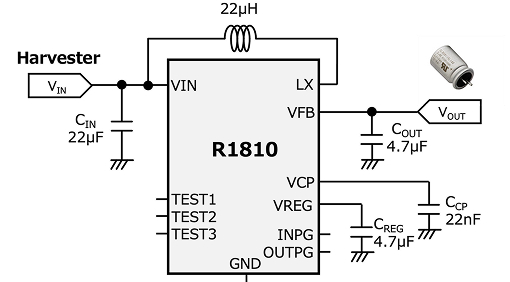

R1810

功能
能量收集用
升压DC/DC转换器
输入电压范围
0.2V~2.1V
冷启动电压/功率
0.35V / 9µW
VMP*控制功能/电压
yes / 0.2V~2.1V
(内部设定)
输出电压
2.3V~4.5V(内部设定)
静止电流
600nA
保护功能
其他功能
功率良好输入输出
工作温度范围
-40℃~85℃
特长
数据表

电路图

*VMP:最大功率电电压

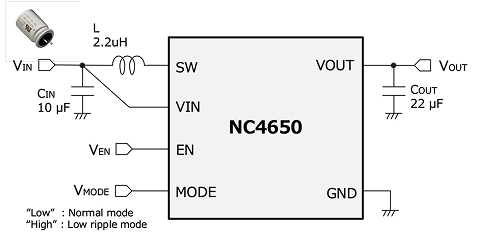

NC4650

功能
超低功耗 低纹波模式
升压DC/DC转换器
输入电压范围
0.6V~5.5V
启动电压
0.8V
输出电压
1.8V~5.0V(内部设定)
VOUT 消费电流(静止时)
70nA(正常模式)
90µA(低纹波模式)
效率
85%(VIN=1.5V, VOUT=3.3V, IOUT=10µA)
开关电流限制
1.0A(VSET≧2.5V)
0.6A(VSET<2.5V)
其他功能
软启动功能
可切换正常模式/
低波纹模式
工作温度范围
-40℃~85℃
特长
数据表

电路图
