高压进相电容器及串联电抗器
-安全性和质量-
尼吉康追求安全和高质量的电力。
尼吉康的电力电容器”SH电容器”

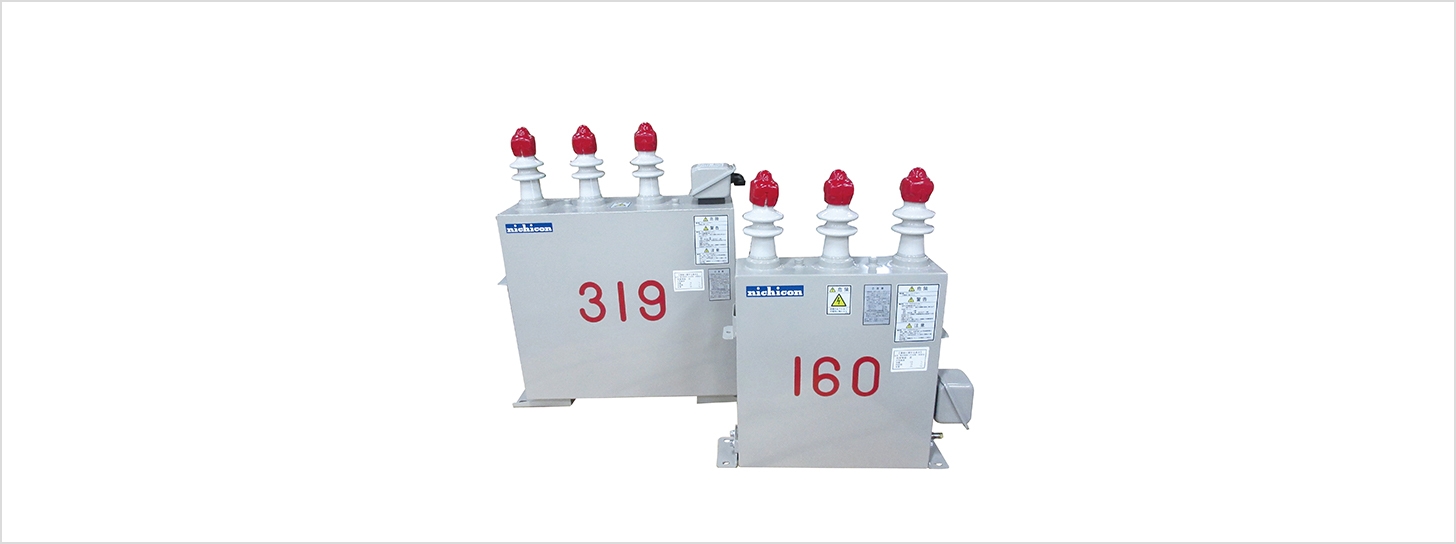

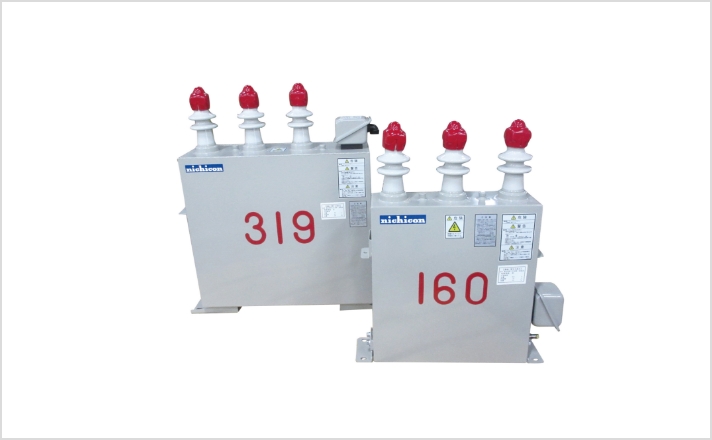

NH电容器和SH电容器
所有电容器均内置了过压断路器。
名称
系列
高压进相电容器
规格
| 设置地点 | 室内外兼用，海拔高度不超过1000米 |
|---|---|
| 周围温度 |
-20 ～ +50 ℃
|
| 最大容许电压 |
|
| 最大容许电流 |
额定电流的130%
|
| 电容量公差 |
额定容量的-5%到+10%（20℃下）
|
| 损失率 | 0.05 %以下（20 ℃、额定电压下） |
| 放电特性 | 内置放电电阻必须能够在5分钟内将电容器的残余电压降到50V以下。 |
| 外观颜色 | 蒙塞尔 5Y7/1 |
| 适用标准 | JIS C 4902-1(2010) |
|
频率 (Hz) |
电路电压 (VAC) |
额定电压 (VAC) |
设备容量 (kvar) |
额定容量 | 代码编号 | 尺寸 (mm) |
质量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|
| kvar | W | D | H | ||||||
| 50 | 6600 | 7020 | 25 | 10.6 | AF702120KCC1N | 520 | 105 | 375 | 14 |
| 50 | 53.2 | AF702530KAC1N | 520 | 105 | 395 | 15 | |||
| 100 | 106 | AF702101KAC1N | 520 | 105 | 525 | 23 | |||
| 300 | 319 | AF702311KAC1N | 620 | 195 | 690 | 71 | |||
| 500 | 532 | AF702531KAC1N | 720 | 175 | 1020 | 130 | |||
- 还提供其他电压、容量、频率（60Hz）、电抗（L=13%）。
高压进相电容器用串联电抗器
规格
| 设置地点 | 室内使用，海拔高度不超过1000米 |
|---|---|
| 周围温度 |
-20～+50 ℃
|
| 电容量公差 | 额定容量的-5 %～+10 %（20 ℃下） |
| 最大容许电流 |
额定电流的130% 五次谐波电流不超过基波电流的55%(容许电流类别Ⅱ) |
| 电抗 | 在170%的额定电流下，大于95%的额定电抗 |
| 温度上升 | 在155%额定电流的额定频率下小于85K(容许电流类别Ⅱ) |
| 适用标准 | JIS C 4902-2(2010) |
|
频率 (Hz) |
电路电压 (V) |
额定电压 (V) |
设备容量 (kvar) |
额定容量 | 代码编号 | 尺寸 (mm) |
质量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|
| kvar | W | D | H | ||||||
| 50 | 6600 | 7020 | 10 | 0.638 | CR702100KDE6N | 395 | 300 | 330 | 50 |
| 50 | 3.19 | CR702530KDE6N | 420 | 305 | 350 | 56 | |||
| 100 | 6.38 | CR702101KDE6N | 510 | 340 | 410 | 95 | |||
| 300 | 19.1 | CR702311KDE6N | 610 | 370 | 560 | 221 | |||
| 500 | 19.1 | CR702531KDE6N | 720 | 460 | 645 | 319 | |||
- 还提供其他电压、容量、频率（60Hz）、电抗（L=13%）。
