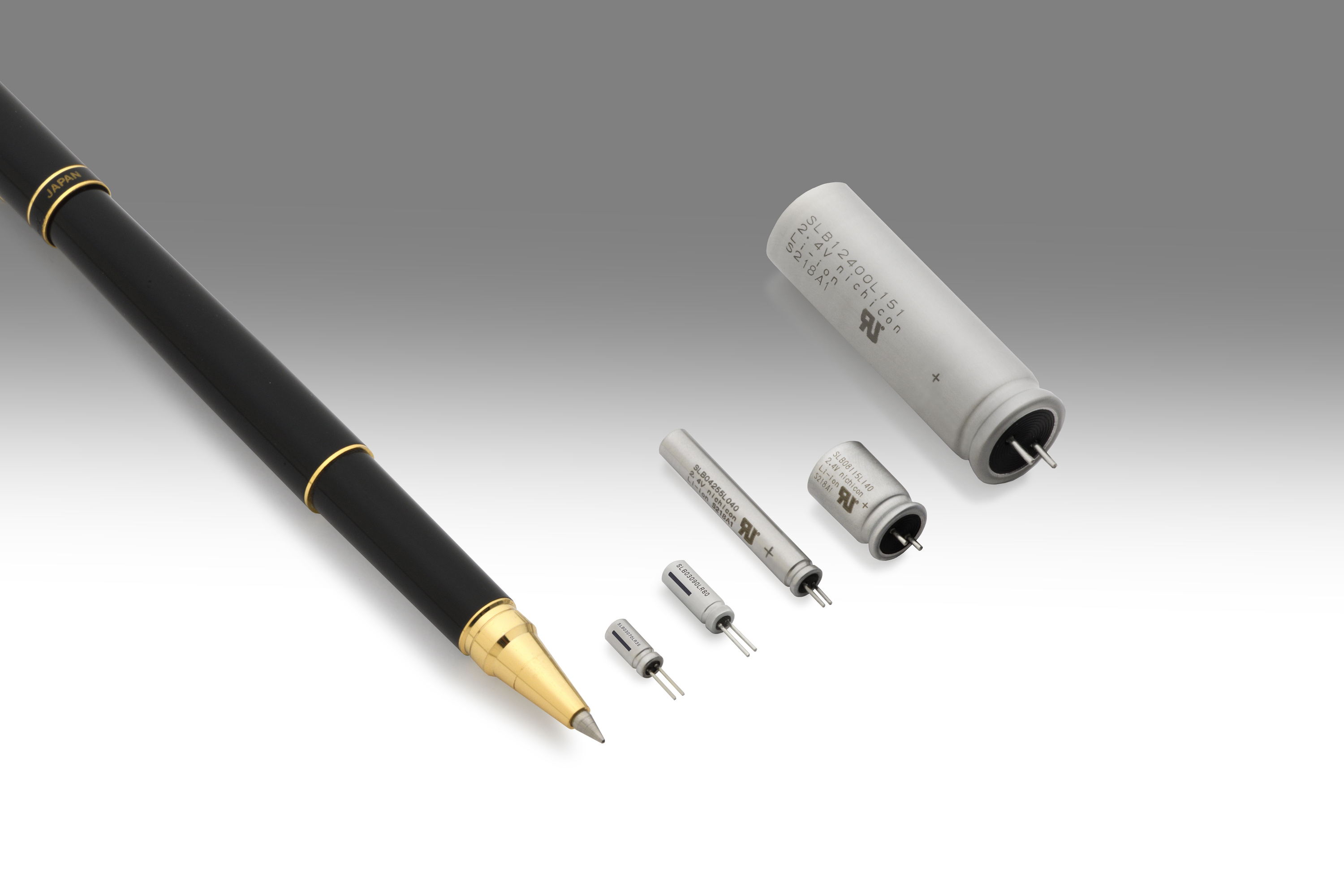

产品信息LINEUP

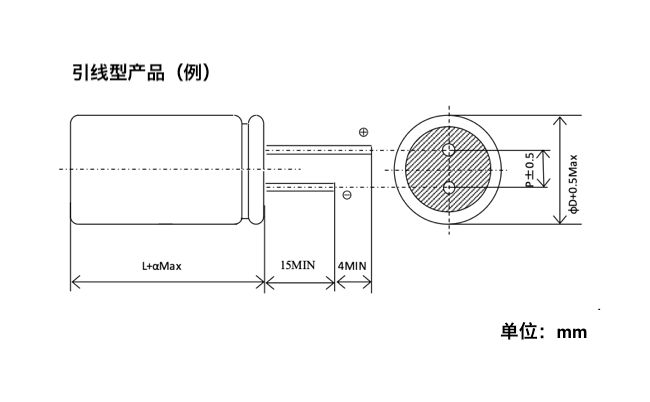

尺寸图Dimensional drawing

φD×L φ3×7L φ3.3×9L φ4×25.5L φ8×11.5L φ12.5×40L
P 1.0 1.0 1.5 3.5 5.0
φd 0.4 0.4 0.45 0.6 0.8
α 0 0 0 1.0 2.0

特性图Characteristics chart

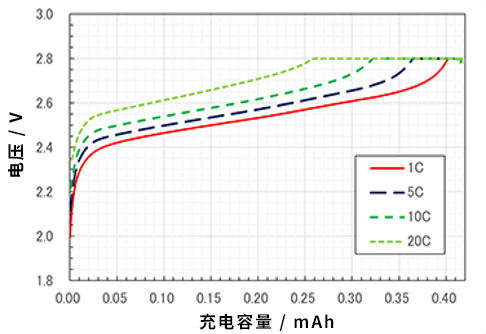

各C倍率下的充电曲线

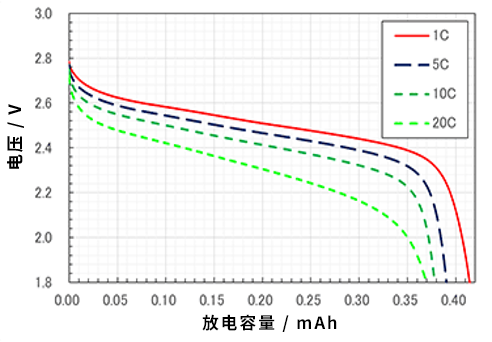

各C倍率下的放电曲线

規格表Specification

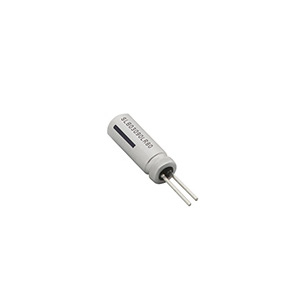

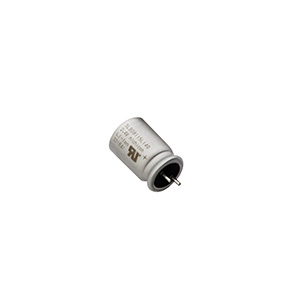

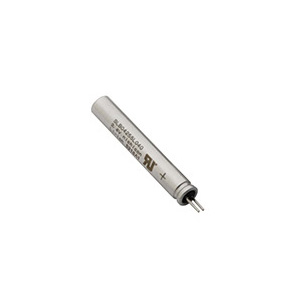

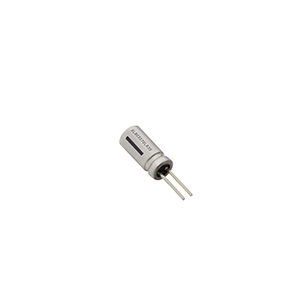

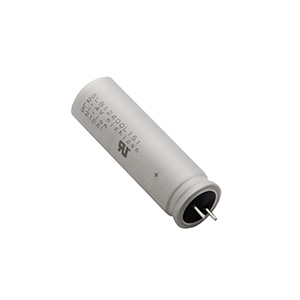

型号 SLB03070LR35 SLB03090LR80 SLB04255L040 SLB08115L140 SLB12400L151
标称电压 2.4V 2.4V 2.4V 2.4V 2.4V
使用电压范围 2.8V - 1.8V 2.8V - 1.8V 2.8V - 1.8V 2.8V - 1.8V 2.8V - 1.8V
最大充放电电流 7mA 16mA 80mA 280mA 3000mA
标称容量 0.35mAh 0.8mAh 4mAh 14mAh 150mAh
ESR Max. 12 ohm Max. 8 ohm Max. 0.6 ohm Max. 0.24 ohm Max. 0.06 ohm
使用温度范围 -30℃ ~ +60℃ -30℃ ~ +60℃ -30℃ ~ +60℃ -30℃ ~ +60℃ -30℃ ~ +60℃
能量密度 17Wh/L 25Wh/L 30Wh/L 58Wh/L 73Wh/L
重量 0.12g 0.16g 0.75g 1.2g 9.0g
尺寸 外径 3.0mm 3.3mm 4.0mm 8.0mm 12.5mm
全高 7.0mm 9.0mm 25.5mm 11.5mm 40.0mm
数据表 （在筹备） （在筹备）
预计2022年6月量产 预计2022年6月量产

技术说明

如需了解小型锂离子可充电电池的详细特性及使用方法等，请下载以下资料作为参考。

PDF Download

2021.9

下载所有页面 (1.5MB)
