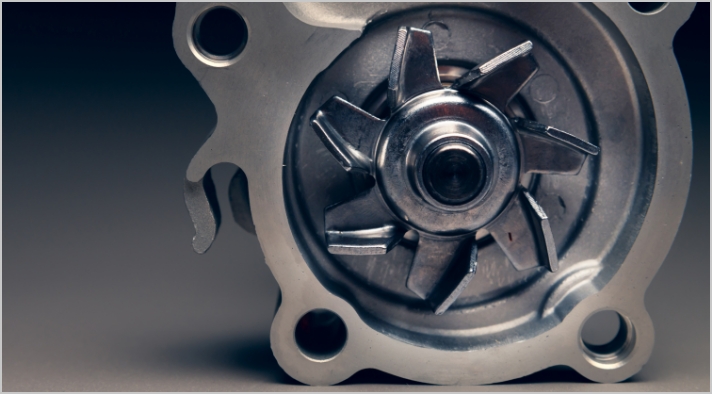

汽车泵控制装置
(Pump Control System for Automobiles)

控制发动机和电池的冷却、燃料供应、油压等、支撑车辆的安全性・舒适性・节能性能的心脏部分

＜电容器提案＞

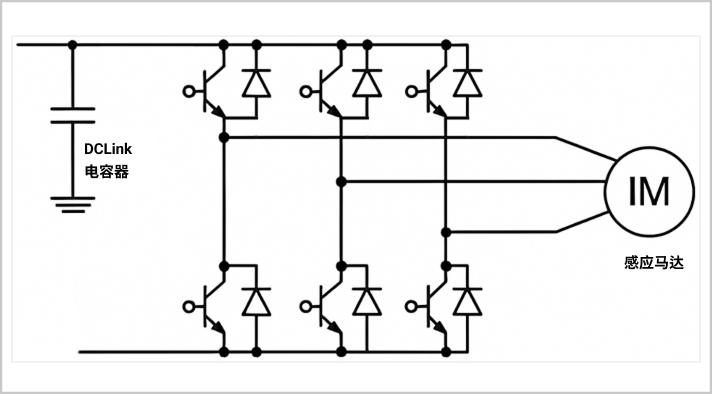

通过高容量化、高纹波化减少基板中电容器的使用个数（节省空间），高温化

来自本公司产品阵容的提案示例

（详情请与我们联系）

	现行	减少部品 (减少基板面积) 有高度限制的情况	减少部品 (减少基板面积) 无高度限制的情况
电容器类型	导电性高分子铝电解电容器	导电性高分子铝电解电容器	导电性高分子铝电解电容器
基板面积
使用个数	3个	2个	2个
实装面积	300mm²	200mm²	200mm²
系列	PCR系列	PCA系列	PCR系列
额定	35V-270µF	35V-270µF	35V-470µF
尺寸	φ10 x 10L[mm]	φ10 x 10L[mm]	φ10 x 16L[mm]
ESR	20mΩ at 20°C 100kHz	20mΩ at 20°C 100kHz	14mΩ at 20°C 100kHz
额定纹波	3.1Arms at 125°C 100kHz	4.5Arms at 125°C 100kHz	4.5Arms at 125°C 100kHz
总容量	810µF	540µF	940µF
总纹波	9.3Arms at 125°C 100kHz	9.0Arms at 125°C 100kHz	9.0Arms at 125°C 100kHz
总ESR	7mΩ	10mΩ	7mΩ
耐久性	125°C 4000 h	125°C 4000 h (DC+Ripple)	125°C 4000 h
备注	—	—	—
详细目录	点击	点击	点击

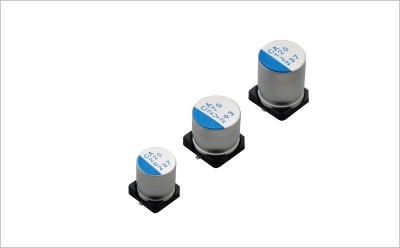

介绍产品的演示「PCA」(贴片型高可靠性)

系列	PCA系列
额定电压范围	25V ～ 80V
额定静电容量范围	33µF ～ 470µF
类别温度范围	-55°C ～ 125°C
产品尺寸	φ8mm×10mmL ～ φ10mm×12.7mmL
耐久性	125°C 4,000小时保证品 (额定电压)
端子形状	贴片型

尺寸表

额定电压 (V) (编码)	浪涌电压 (V)	额定静电容量 (µF)	铝壳尺寸 φD×L (mm)	tanδ	漏损电流 (µA) (2分値/20°C)	初期ESR (mΩ) (20°C/100kHz)	耐久试验后低温ESR (mΩ) (−40℃/100kHz)	额定纹波电流 (mArms) (125°C/100kHz)	品　号
额定电压 (V) (编码)	浪涌电压 (V)	额定静电容量 (µF)	铝壳尺寸 φD×L (mm)	tanδ	漏损电流 (µA) (2分値/20°C)	初期ESR (mΩ) (20°C/100kHz)	耐久试验后低温ESR (mΩ) (−40℃/100kHz)	25 (1E)	品　号	31	220	8×10	0.08	165	20	40	3900	PCA1E221MCL1GS
270	8×12	0.08	202	19	38	4000	PCA1E271MCL1GS
330	10×10	0.08	247	20	40	4600	PCA1E331MCL1GS
470	10×12.7	0.08	352	15	30	5100	PCA1E471MCL1GS
35 (1V)	43	150	8×10	0.08	157	22	44	3900	PCA1V151MCL1GS
		220	8×12	0.08	231	21	42	3900	PCA1V221MCL1GS
		270	10×10	0.08	283	20	40	4500	PCA1V271MCL1GS
		330	10×12.7	0.08	346	16	32	5000	PCA1V331MCL1GS
50 (1H)	63	68	8×10	0.08	102	26	52	3600	PCA1H680MCL1GS
		120	△8×12	0.08	180	25	50	3700	PCA1H121MCL2GS
		120	10×10	0.08	180	25	50	4300	PCA1H121MCL1GS
		180	10×12.7	0.08	270	19	38	4600	PCA1H181MCL1GS
63 (1J)	79	47	8×10	0.08	88	28	56	3600	PCA1J470MCL1GS
		68	8×12	0.08	128	27	54	3700	PCA1J680MCL1GS
		82	10×10	0.08	154	28	56	4300	PCA1J820MCL1GS
		120	10×12.7	0.08	226	24	48	4600	PCA1J121MCL1GS
80 (1K)	100	33	8×10	0.08	79	38	76	2300	PCA1K330MCL1GS
		47	8×12	0.08	112	35	70	2700	PCA1K470MCL1GS
		56	10×10	0.08	134	33	66	2500	PCA1K560MCL1GS
		82	10×12.7	0.08	196	28	56	3100	PCA1K820MCL1GS

无标记:品号编码第12位的尺寸编码为①。
△标记:品号编码第12位的尺寸编码为②。
