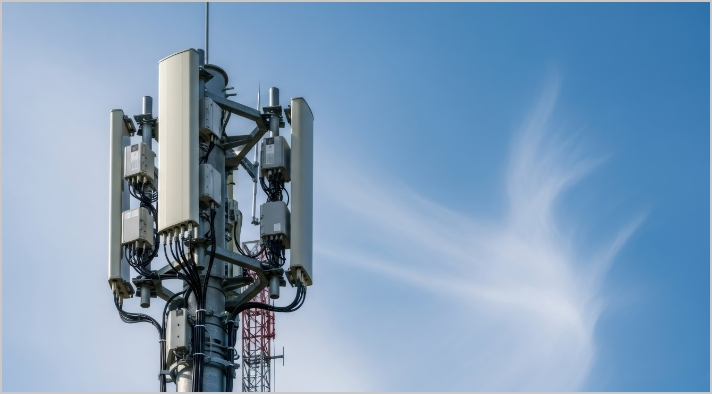

移动网络基站
(Mobile Network Base Station)

即使在125℃的环境下也能维持稳定的性能，
长寿命设计可应对基站的严酷运用条件

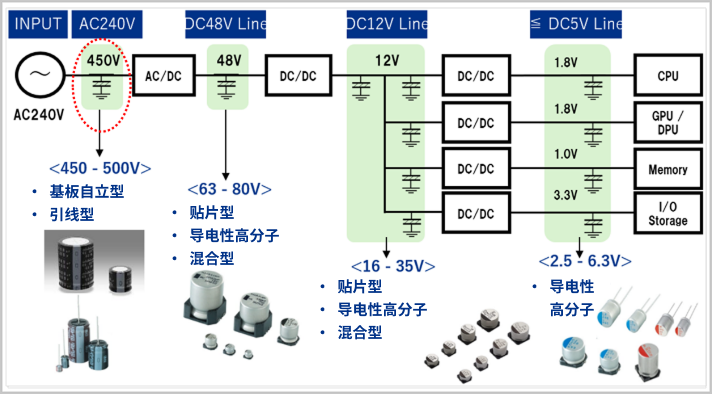

＜电容器提案＞
提供以相同尺寸实现更高容量、更长寿命的电解电容器

本公司产品阵容的提案一例

（详情请咨询）

	现行	长寿命化高容量化
电容器类型	铝电解电容贴片品	铝电解电容贴片品
基板面积
使用数量	4个	4个
安装面积	625mm²	625mm²
系列	UCZ系列	UYA系列
额定	63V/220µF	63V/240µF
尺寸	φ12.5 x 13.5L[mm]	φ12.5 x 13.5L[mm]
额定纹波电流	1.0Arms at 125°C 100kHz	0.65Arms at 125°C 100kHz
总容量	880µF	960µF
总纹波电流	4.0Arms at 125°C 100kHz	2.6Arms at 125°C 100kHz
耐久性	125°C 4000 h	125°C 5000 h
备注	—	—
详细目录	点击	点击

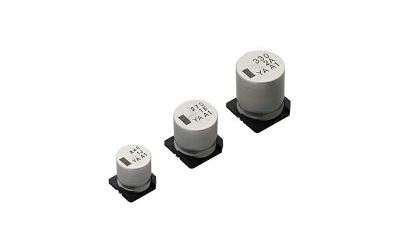

产品介绍演示「UYA」　(贴片型长寿命品)

系列	UYA系列
额定电压范围	63V ～ 100V
额定静电容量范围	90µF ～ 880µF
类别温度范围	-40°C ～ 125°C
产品尺寸	φ12.5mm×13.5mmL ～ φ18mm×21.5mmL
耐久性	125°C 5,000小时保证品 (额定电压)
端子形状	贴片型

尺寸表

额定电压 (V) (编码)	额定静电容量 (µF)	铝壳尺寸 φD×L (mm)	tanδ	漏损电流 (µA) (2分値/20°C)	额定纹波电流 (mArms)	品　　号
额定电压 (V) (编码)	额定静电容量 (µF)	铝壳尺寸 φD×L (mm)	tanδ	漏损电流 (µA) (2分値/20°C)	63 (1J)	品　　号	240	12.5×13.5	0.12	151.2	650	UYA1J241M□□1MS
430	16×16.5	0.12	270.9	930		UYA1J431M□□1MS
560	18×16.5	0.12	352.8	1000		UYA1J561M□□1MS
660	16×21.5	0.12	415.8	1500		UYA1J661M□□1MS
880	18×21.5	0.12	554.4	1600		UYA1J881M□□1MS
80 (1K)	160	12.5×13.5	0.12	128	650	UYA1K161M□□1MS
	270	16×16.5	0.12	216	930	UYA1K271M□□1MS
	360	18×16.5	0.12	288	1000	UYA1K361M□□1MS
	430	16×21.5	0.12	344	1500	UYA1K431M□□1MS
	560	18×21.5	0.12	448	1600	UYA1K561M□□1MS
100 (2A)	90	12.5×13.5	0.1	90	650	UYA2A900M□□1MS
	160	16×16.5	0.1	160	930	UYA2A161M□□1MS
	200	18×16.5	0.1	200	1000	UYA2A201M□□1MS
	240	16×21.5	0.1	240	1500	UYA2A241M□□1MS
	330	18×21.5	0.1	330	1600	UYA2A331M□□1MS

□□内填入型状编码。

・编带仕样、焊接推荐焊盘尺寸・推荐回流条件、订货单位请参照铝电解电容器手册。
