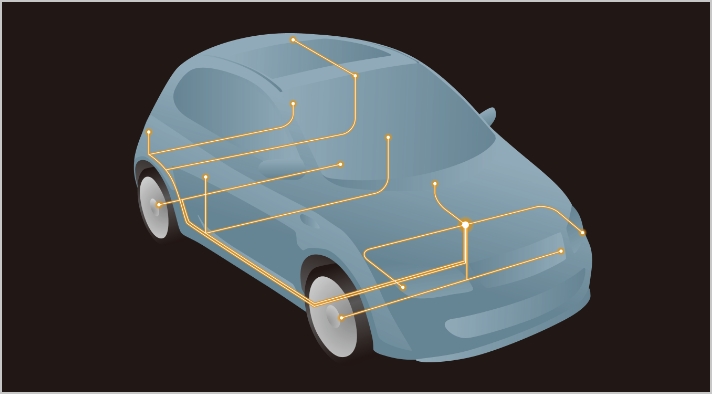

车载控制器・区域・网络
(CAN：Controller Area Network)

连接发动机控制、制动器、转向装置、安全气囊、空调等车辆内各电子控制单元（ECU）的通信基础设施

通过实现高速且高可靠的通信，为提高安全性、舒适性、燃油效率做出贡献

＜电容器提案＞

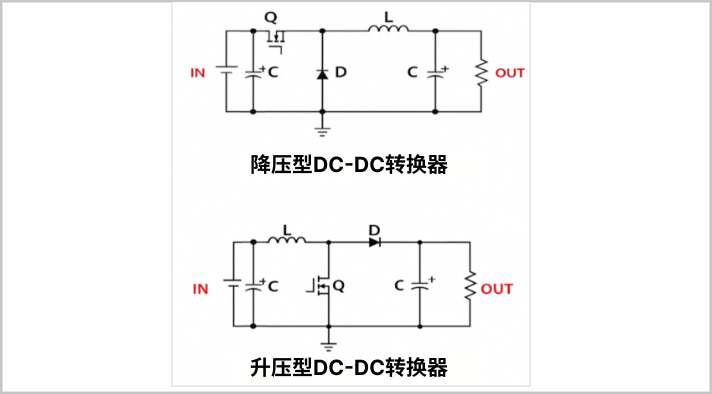

最适合以车载CAN为首的高效率电源电路

本公司产品阵容的提案一例

（详情请咨询）

现行 减少部品
(减少基板面积)
有高度限制的情况		 减少部品
(减少基板面积)
无高度限制的情况
电容器类型 导电性高分子铝电解电容器 导电性高分子铝电解电容器 导电性高分子铝电解电容器
基板面积
使用数量 8个 6个 5个
安装面积 800mm2 600mm2 500mm2
系列 PCR系列 PCA系列 PCA系列
额定 80V/47µF 80V/56µF 80V/82µF
尺寸 φ10 x 10L[mm] φ10 x 10L[mm] φ10 x 12.7L[mm]
ESR 33mΩmax
at 100kHz 20°C 		33mΩmax
at 100kHz 20°C 		28mΩmax
at 100kHz 20°C
额定纹波电流 1.7Arms
at 100kHz 125°C 		2.5Arms
at 100kHz 125°C 		3.1Arms
at 100kHz 125°C
总容量 376µF 336µF 410µF
总纹波电流 13.6Arms
at 100kHz 125°C 		15Arms
at 100kHz 125°C 		15.5Arms
at 100kHz 125°C
总ESR 4.2mΩ 5.5mΩ 5.6mΩ
耐久性 125°C 4000 h 125°C 4000 h (DC+リプル) 125°C 4000 h (DC+リプル)
闭住 — — —
详细目录 点击 点击 点击

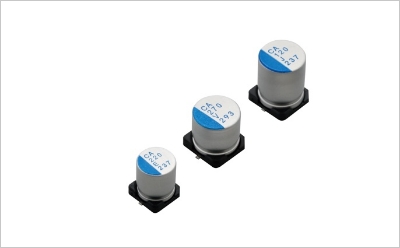

介绍产品的演示 「PCA」　(贴片型 高可靠性品)

系列 PCA系列
额定电压范围 25V ～ 80V
额定静电容量范围 33µF ～ 470µF
类别温度范围 -55°C ～ 125°C
产品尺寸 φ8mm×10mmL ～ φ10mm×12.7mmL
耐久性 125°C 4,000小时保证品
(叠加额定纹波电流)
端子形状 贴片型
尺寸表
额定电压
(V)
(编码)		 浪涌电压
(V)		 额定静电容量
(µF)		 铝壳尺寸
φD×L
(mm)		 tanδ 漏损电流
(µA)
(2分値/20°C)		 初期ESR (mΩ)
(20°C/100kHz)		 耐久试验后
低温ESR（ｍΩ）(mΩ)
(-40°C/100kHz)		 额定纹波电流
(mArms)
(125°C/100kHz)		 品号
25
(1E)		 31 220 8×10 0.08 165 20 40 3900 PCA1E221MCL1GS
270 8×12 0.08 202 19 38 4000 PCA1E271MCL1GS
330 10×10 0.08 247 20 40 4600 PCA1E331MCL1GS
470 10×12.7 0.08 352 15 30 5100 PCA1E471MCL1GS
35
(1V)		 43 150 8×10 0.08 157 22 44 3900 PCA1V151MCL1GS
220 8×12 0.08 231 21 42 3900 PCA1V221MCL1GS
270 10×10 0.08 283 20 40 4500 PCA1V271MCL1GS
330 10×12.7 0.08 346 16 32 5000 PCA1V331MCL1GS
50
(1H)		 63 68 8×10 0.08 102 26 52 3600 PCA1H680MCL1GS
120 △8×12 0.08 180 25 50 3700 PCA1H121MCL2GS
120 10×10 0.08 180 25 50 4300 PCA1H121MCL1GS
180 10×12.7 0.08 270 19 38 4600 PCA1H181MCL1GS
63
(1J)		 79 47 8×10 0.08 88 28 56 3600 PCA1J470MCL1GS
68 8×12 0.08 128 27 54 3700 PCA1J680MCL1GS
82 10×10 0.08 154 28 56 4300 PCA1J820MCL1GS
120 10×12.7 0.08 226 24 48 4600 PCA1J121MCL1GS
80
(1K)		 100 33 8×10 0.08 79 38 76 2300 PCA1K330MCL1GS
47 8×12 0.08 112 35 70 2700 PCA1K470MCL1GS
56 10×10 0.08 134 33 66 2500 PCA1K560MCL1GS
82 10×12.7 0.08 196 28 56 3100 PCA1K820MCL1GS

无标记:品号编码第12位的尺寸编码为①。
△标记:品号编码第12位的尺寸编码为②。

・ 编带仕样、焊接推荐焊盘尺寸・推荐回流条件、订货单位请参照铝电解电容器手册。
