服务器AC/DC电源
(AC/DC Power Supply for Servers)

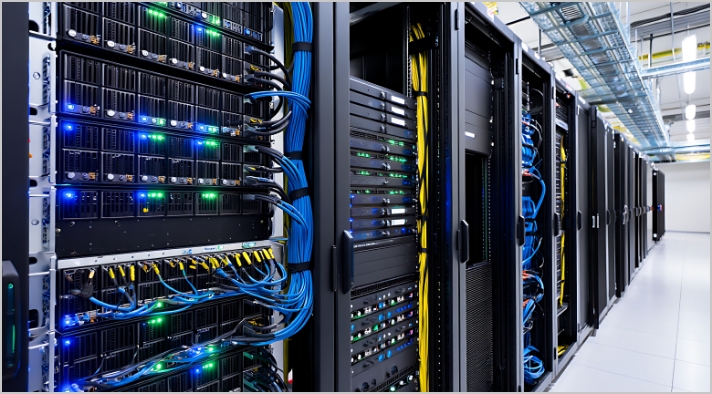

支持数据中心稳定运行的核心零部件 在365天24小时运行的服务器中，
电源的稳定性、效率和可靠性直接关系到整个系统的性能和可用性。

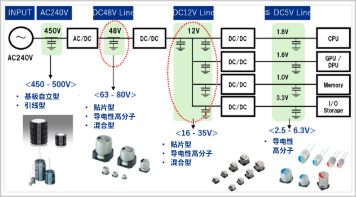

本公司产品阵容的提案一例

（详情请咨询）

现行 减少部品数量
(减少基板面积)
有高度限制的情况
电容器类型 混合电容器
基板面积
使用数量 5个
安装面积 500mm2
系列 GYA系列
额定 80V/47µF
尺寸 φ10 x 10L[mm]
ESR 36mΩmax
at 100kHz 20°C
额定纹波电流 1.30Arms
at 100kHz 125°C
总容量 235µF
总纹波电流 6.50Arms
at 100kHz 125°C
总ESR 7.2mΩ
耐久性 125°C 4000 h
备注 —
详细目录 点击

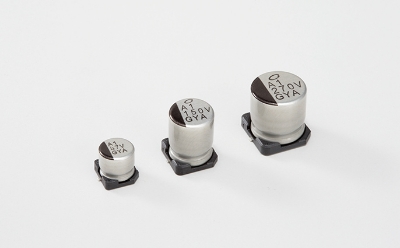

产品介绍演示 「GYA」　(贴片型 125℃高可靠性品)

系列 GYA系列
额定电压范围 16V ～ 80V
额定静电容量范围 10µF ～ 560µF
类别温度范围 -55°C ～ 125°C
产品尺寸 φ6.3mm×5.8mmL ～ φ10mm×12.5mmL
耐久性 125°C 4,000小时保证品
(叠加额定纹波电流)
端子形状 贴片型
尺寸表
额定电压
(V)
(编码)		 额定静电容量
(µF)		 铝壳尺寸
φD×L
(mm)		 tanδ 漏损电流
(µA)
(2分値/20°C)		 ESR (mΩ) max.
(20°C/100kHz)		 额定纹波电流
(mArms)		 品号
16
(1C)		 82 6.3×5.8 0.16 13.1 50 1000 GYA1C820MCQ1GS
150 6.3×7.7 0.16 24 30 1500 GYA1C151MC□1GS
270 8×10 0.16 43.2 25 1700 GYA1C271MC□1GS
470 10×10 0.16 75.2 20 2100 GYA1C471MC□1GS
560 10×12.5 0.16 89.6 15 2400 GYA1C561MC1□GS
25
(1E)		 47 6.3×5.8 0.14 11.7 50 900 GYA1E470MCQ1GS
56 6.3×5.8 0.14 14 50 900 GYA1E560MCQ1GS
68 6.3×7.7 0.14 17 30 1400 GYA1E680MC□1GS
100 6.3×7.7 0.14 25 30 1400 GYA1E101MC□1GS
150 8×10 0.14 37.5 27 1600 GYA1E151MC□1GS
220 8×10 0.14 55 27 1600 GYA1E221MC□1GS
270 10×10 0.14 67.5 20 2000 GYA1E271MC□1GS
330 10×10 0.14 82.5 20 2000 GYA1E331MC□1GS
470 10×12.5 0.14 117.5 16 2300 GYA1E471MC□1GS
35
(1V)		 33 6.3×5.8 0.12 11.5 60 900 GYA1V330MCQ1GS
47 6.3×5.8 0.12 16.4 60 900 GYA1V470MCQ1GS
68 6.3×7.7 0.12 23.8 35 1400 GYA1V680MC□1GS
100 8×10 0.12 35 27 1600 GYA1V101MC□1GS
150 8×10 0.12 52.5 27 1600 GYA1V151MC□1GS
220 10×10 0.12 77 20 2000 GYA1V221MC□1GS
270 10×10 0.12 94.5 20 2000 GYA1V271MC□1GS
330 10×12.5 0.12 115.5 16 2300 GYA1V331MC□1GS
50
(1H)		 22 6.3×5.8 0.1 11 80 750 GYA1H220MCQ1GS
33 6.3×7.7 0.1 16.5 40 1100 GYA1H330MC□1GS
47 8×10 0.1 23.5 30 1250 GYA1H470MC□1GS
68 8×10 0.1 34 30 1250 GYA1H680MC□1GS
100 10×10 0.1 50 28 1600 GYA1H101MC□1GS
120 10×10 0.1 60 28 1600 GYA1H121MC□1GS
150 10×12.5 0.1 75 18 2000 GYA1H151MC□1GS
63
(1J)		 10 6.3×5.8 0.08 6.3 120 700 GYA1J100MCQ1GS
22 6.3×7.7 0.08 13.8 80 900 GYA1J220MC□1GS
33 8×10 0.08 20.7 40 1100 GYA1J330MC□1GS
47 8×10 0.08 29.6 40 1100 GYA1J470MC□1GS
56 10×10 0.08 35.2 30 1400 GYA1J560MC□1GS
68 10×10 0.08 42.8 30 1400 GYA1J680MC□1GS
82 10×10 0.08 51.6 30 1400 GYA1J820MC□1GS
100 10×12.5 0.08 63 20 1900 GYA1J101MC□1GS
80
(1K)		 22 8×10 0.08 88 45 1100 GYA1K220MC□1GS
33 10×10 0.08 132 36 1300 GYA1K330MC□1GS
47 10×10 0.08 188 36 1300 GYA1K470MC□1GS
56 10×12.5 0.08 224 24 1800 GYA1K560MC□1GS

□内填入型状编码。

・ 编带仕样、焊接推荐焊盘尺寸・推荐回流条件、订货单位请参照铝电解电容器手册。

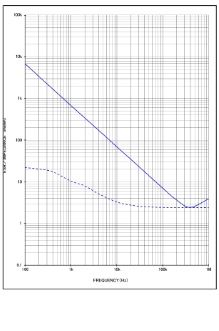

阻抗/ESR频率特性（参考数据）
