服务器AC/DC电源
(AC/DC Power Supply for Servers)

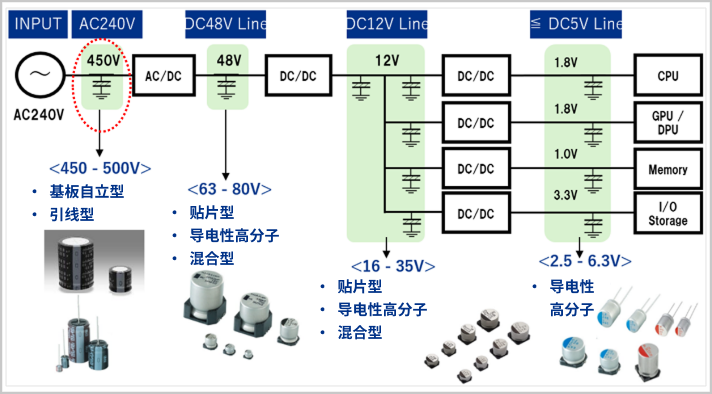

支持数据中心稳定运行的核心零部件 在365天24小时运行的服务器中，电源的稳定性、效率和可靠性直接关系到整个系统的性能和可用性。

＜电容器提案＞
使用1个长L品，实现高容量、高纹波化

本公司产品阵容的提案一例

（详情请咨询）

现行 高输出化
高容量化		 高输出化
长L・高容量・高纹波化
从使用两个到使用一个
电容器类型 大型铝电解电容器 大型铝电解电容器 大型铝电解电容器
基板面积
使用数量 2个 2个 1个
安装面积 2100mm2(横放) 2100mm2(横放) 2100mm2(横放)
系列 LGN系列 LGM系列 LFN系列
额定 450V/270µF 450V/390µF 450V/1200µF
尺寸 φ30 x 35L[mm] φ30 x 35L[mm] φ30 x 70L[mm]
额定纹波电流 1.23Arms
at 120Hz 105°C 		0.90Arms
at 120Hz 105°C 		3.90Arms
at 120Hz 105°C
总容量 540µF 780µF 1200µF
总纹波电流 2.46Arms
at 120Hz 105°C 		1.80Arms
at 120Hz 105°C 		3.90Arms
at 120Hz 105°C
耐久性 105°C 3000 h 105°C 2000 h 105°C 3000 h
备注 — — —
详细目录 点击 点击

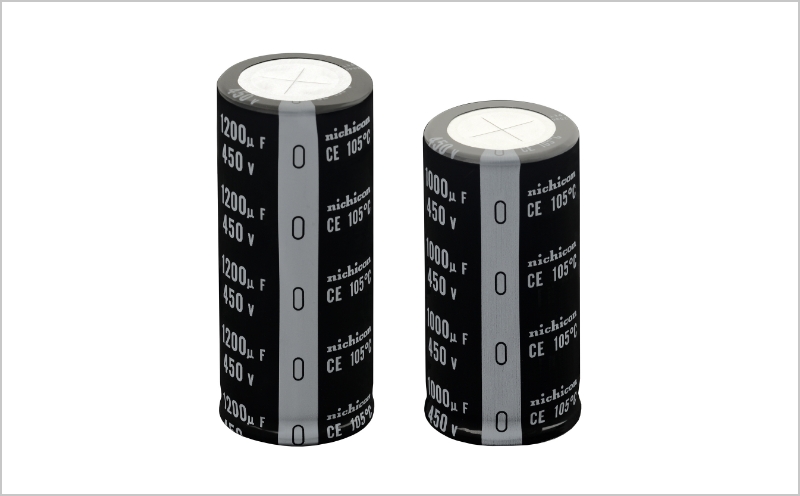

重点产品「长L型铝电解电容器（暂称）」系列的介绍 （基板自立型　长尺寸高容量品）

系列 长L型铝电解电容器（暂称）
额定电压范围 450V
额定静电容量范围 1000µF ～ 1200µF
类别温度范围 -25°C ～ 105°C
产品尺寸 φ30mm×60mmL ～ φ30mm×70mmL
耐久性 耐久性 105°C 3,000小时保证品
(额定电压)
端子形状 基板自立型
尺寸表
额定电压
(V)
(编码)		 额定静电容量
(μF)		 铝壳尺寸
φDｘL
(mm)		 额定纹波电流
(mArms)		 漏损电流
(mA)		 品号
450
(2W)		 1000 30×60 3300 2.01 —
1200 30×70 3900 2.21 —

20℃,5分值 时的漏损电流(mA)
额定纹波电流（mArms） at 105℃ 120Hz
