汽车电子制动系统
(Electric Brake System for Automobiles)

电动制动器不依赖液压而利用电信号进行控制，提高响应性、控制精度和节能性能。

在自动驾驶及安全辅助系统的连接中不可或缺，是兼顾安全性和舒适性的重要单元。

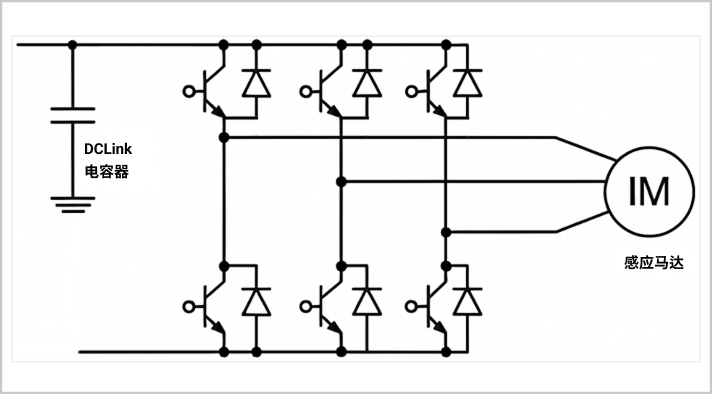

＜电容器提案＞
通过高容量化、高纹波化减少基板中电容器的使用个数（节省空间）

本公司产品阵容的提案一例

（详情请咨询）

	现行	部品消减 (减少基板面积) 有高度限制的情况	减少部品数量 (减少基板面积) 无高度限制的情况	减少部品数量 (减少基板面积) 无高度限制的情况
电容器类型	混合电容器	混合电容器	混合电容器	混合电容器
基板面积
使用数量	7个	4个	4个	4个
安装面积	700mm²	400mm²	400mm²	400mm²
系列	GYA系列	GYG系列	GYF系列	GWC系列
额定	35V/270µF	35V/470µF	35V/470µF	35V/470µF
尺寸	φ10 x 10L[mm]	φ10 x 10L[mm]	φ10 x 12.5L[mm]	φ10 x 16.5L[mm]
ESR	20mΩmax at 100kHz 20°C	20mΩmax at 100kHz 20°C	16mΩmax at 100kHz 20°C	11mΩmax at 100kHz 20°C
额定纹波电流	2.0Arms at 100kHz 125°C	3.3Arms at 100kHz 125°C	3.5Arms at 100kHz 125°C	5.8Arms at 100kHz 125°C
总容量	1890µF	1880µF	1880µF	1880µF
总纹波电流	14Arms at 100kHz 125°C	13.2Arms at 100kHz 125°C	14Arms at 100kHz 125°C	23.2Arms at 100kHz 125°C
总ESR	2.9mΩ	5.0mΩ	4.0mΩ	2.8mΩ
耐久性	125°C 4000 h	125°C 4000 h	125°C 4000 h	125°C 4000 h 135°C 4000 h
备注	—	—	—	—
详细目录	点击	点击	点击	点击

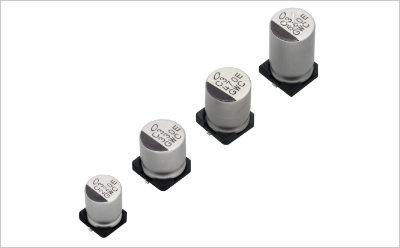

产品介绍演示「GWC」　(贴片型 135℃ 高可靠性品)

系列	GWC系列
额定电压范围	25V ～ 63V
额定静电容量范围	47µF ～ 560µF
类别温度范围	-55°C ～ 135°C
产品尺寸	φ8mm×10mmL ～ φ10mm×16.5mmL
耐久性	135°C 4,000小时及125°C 4,000小时保证品 (叠加额定纹波电流)
端子形状	贴片型

尺寸表

额定电压 (V) (编码)	额定静电容量 (µF)	铝壳尺寸 φD×L (mm)	tanδ	漏损电流 (µA) (2分値/20°C)	ESR (mΩ) max. (20°C/100kHz)	额定纹波电流 (mArms)		品号
额定电压 (V) (编码)	额定静电容量 (µF)	铝壳尺寸 φD×L (mm)	tanδ	漏损电流 (µA) (2分値/20°C)	ESR (mΩ) max. (20°C/100kHz)	125°C/100kHz	135°C/100kHz	品号
25 (1E)	220	8×10	0.14	55.0	18	4300	3000	GWC1E221MC□1GS
	330	10×10	0.14	82.5	16	5000	3500	GWC1E331MC□1GS
	470	10×12.5	0.14	117.5	14	5300	3700	GWC1E471MC□1GS
	560	10×16.5	0.14	140.0	10	6100	4300	GWC1E561MN□1GS
35 (1V)	150	8×10	0.12	52.5	18	4300	3000	GWC1V151MC□1GS
	270	10×10	0.12	94.5	16	5000	3500	GWC1V271MC□1GS
	330	10×12.5	0.12	115.5	15	5300	3600	GWC1V331MC□1GS
	470	10×16.5	0.12	164.5	11	5800	4100	GWC1V471MN□1GS
50 (1H)	68	8×10	0.10	34.0	24	4000	2700	GWC1H680MC□1GS
	120	10×10	0.10	60.0	20	4700	3000	GWC1H121MC□1GS
	150	10×12.5	0.10	75.0	17	5000	3300	GWC1H151MC□1GS
	220	10×16.5	0.10	110.0	13	5500	3800	GWC1H221MN□1GS
63 (1J)	47	8×10	0.08	29.6	27	3700	2300	GWC1J470MC□1GS
	82	10×10	0.08	51.6	22	4400	2800	GWC1J820MC□1GS
	100	10×12.5	0.08	63.0	17	5000	3300	GWC1J101MC□1GS
	150	10×16.5	0.08	94.5	13	5500	3800	GWC1J151MN□1GS

□内填入型状编码。

・编带仕样、焊接推荐焊盘尺寸・推荐回流条件、订货单位请参照铝电解电容器手册。

阻抗/ESR频率特性（参考数据）

现行
GYF系列，25V，560μF，7个
减少部品
GYG系列，25V，680μF，6个
减少部品
GYF系列，25V，1000μF，5个
减少部品
GWC系列，25V，560μF，5个

参考PDF 应用指南 TOP
