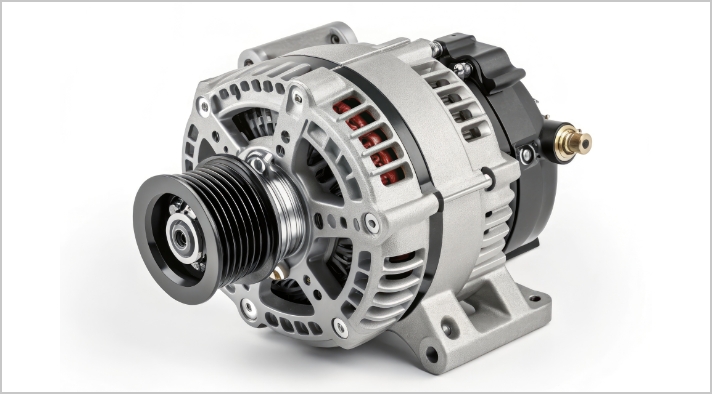

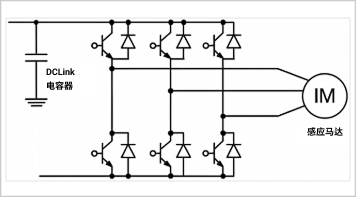

集成式启动发电机
(ISG：Integrated Starter Generator)

可实现发动机平稳启动、通过回收制动回收能量、以及借助马达助力提升燃油效率等，是车辆电动化和环保性能提升的关键

＜电容器提案＞
电路基板的小型、省空间化

来自本公司产品阵容的提案示例

（详情请与我们联系）

现行 减少部品
(减少基板面积)
有高度限制的情况		 减少部品
(减少基板面积)
无高度限制的情况
电容器类型 混合电容器 贴片品 混合电容器 贴片品 混合电容器 贴片品
基板面积
使用个数 72个 50个 25个
实装面积 7200mm2 5000mm2 2500mm2
系列 GYA系列 GYF系列 GYC系列
额定 63V/82µF 63V/120µF 63V/150µF
尺寸 φ10 x 10L[mm] φ10 x 10L[mm] φ10 x 16.5L[mm]
ESR 30mΩmax
at 100kHz 20°C 		30mΩmax
at 100kHz 20°C 		15mΩmax
at 100kHz 20°C
额定纹波 1.4Arms
at 100kHz 125°C 		2Arms
at 100kHz 125°C 		4.2Arms
at 100kHz 125°C
总容量 5904µF 6000µF 3750µF
总纹波 100.8Arms
at 100kHz 125°C 		100Arms
at 100kHz 125°C 		105Arms
at 100kHz 125°C
总ESR 0.42mΩ 0.6mΩ 0.6mΩ
耐久性 125°C 4000 h
135°C 4000 h 		125°C 4000 h 125°C 4000 h
135°C 4000 h
备注 — — —
详细目录 点击 点击 点击

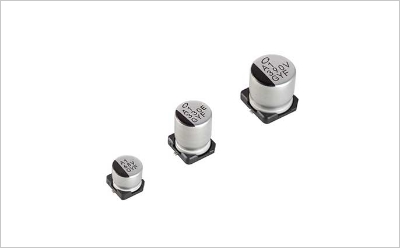

介绍产品的演示「GYF」　(贴片型 125℃ 高可靠性品・低ESR・高容许纹波电流品)

系列 GYF系列
额定电压范围 16V ～ 63V
额定静电容量范围 33µF ～ 1200µF
类别温度范围 -55°C ～ 125°C
产品尺寸 φ6.3mm×5.8mmL ～ φ10mm×12.5mmL
耐久性 125°C 4,000小时保证品
(叠加额定纹波电流)
端子形状 贴片型
尺寸表
额定电压
(V)
(编码)		 额定静电容量
(µF)		 铝壳尺寸
φD×L
(mm)		 tanδ 漏损电流
(µA)
(2分値/20°C)		 ESR (mΩ) max.
(20°C/100kHz)		 额定纹波电流
(mArms)
(125℃/100kHz)		 品　　号
16
(1C)		 180 6.3×5.8 0.16 28.8 50 1100 GYF1C181MCQ1GS
270 6.3×7.7 0.16 43.2 30 1800 GYF1C271MC□1GS
560 8×10 0.16 89.6 25 2000 GYF1C561MC□1GS
1000 10×10 0.16 160 20 2800 GYF1C102MC□1GS
1200 10×12.5 0.16 192 15 3500 GYF1C122MC□1GS
1800 10×16.5 0.16 288 12 4000 GYF1C182MN□1GS
25
(1E)		 100 6.3×5.8 0.14 25 50 1300 GYF1E101MCQ1GS
180 6.3×7.7 0.14 45 30 1800 GYF1E181MC□1GS
330 8×10 0.14 82.5 27 2000 GYF1E331MC□1GS
560 10×10 0.14 140 20 2800 GYF1E561MC□1GS
680 10×12.5 0.14 170 16 3500 GYF1E681MC□1GS
1000 10×16.5 0.14 250 12 4000 GYF1E102MN□1GS
35
(1V)		 68 6.3×5.8 0.12 23.8 60 1200 GYF1V680MCQ1GS
120 6.3×7.7 0.12 42 35 1700 GYF1V121MC□1GS
220 8×10 0.12 77 27 2000 GYF1V221MC□1GS
390 10×10 0.12 136.5 20 2800 GYF1V391MC□1GS
470 10×12.5 0.12 164.5 16 3500 GYF1V471MC□1GS
680 10×16.5 0.12 238 12 4000 GYF1V681MN□1GS
50
(1H)		 47 6.3×7.7 0.1 23.5 40 1400 GYF1H470MC□1GS
100 8×10 0.1 50 30 1700 GYF1H101MC□1GS
180 10×10 0.1 90 28 2000 GYF1H181MC□1GS
220 10×12.5 0.1 110 18 3000 GYF1H221MC□1GS
270 10×16.5 0.1 135 14 3700 GYF1H271MN□1GS
63
(1J)		 33 6.3×7.7 0.08 20.7 80 1100 GYF1J330MC□1GS
68 8×10 0.08 42.8 40 1700 GYF1J680MC□1GS
120 10×10 0.08 75.6 30 2000 GYF1J121MC□1GS
150 10×12.5 0.08 94.5 20 3000 GYF1J151MC□1GS
180 10×16.5 0.08 113.4 15 3500 GYF1J181MN□1GS

□内填入型状编码。

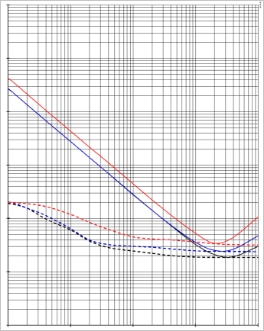

阻抗/ESR频率特性（参考数据）

  • 现行
    GYA系列, 63V, 82μF, 72个

  • 减少部品
    GYF系列, 63V, 120μF, 50个

  • 减少部品
    GYC系列, 63V, 150μF, 25个

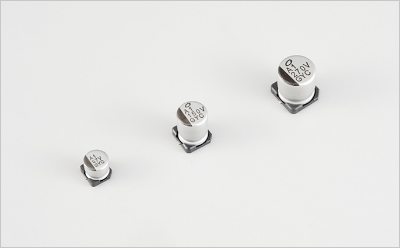

介绍产品的演示「GYC」　(贴片型 135℃ 高可靠性品・低ESR・高容许纹波电流品)

系列 GYC系列
额定电压范围 16V ～ 80V
额定静电容量范围 10µF ～ 560µF
类别温度范围 -55°C ～ 135°C
产品尺寸 φ6.3mm×5.8mmL ～ φ10mm×16.5mmL
耐久性 135°C 4,000/125°C 4,000小时保证品
(叠加额定纹波电流)
端子形状 贴片型
尺寸表
额定电压
(V)
(编码)		 额定静电容量
(µF)		 铝壳尺寸
φD×L
(mm)		 tanδ 漏损电流
(µA)
(2分値/20°C)		 ESR (mΩ) max.
(20°C/100kHz)		 额定纹波电流
(mArms)		 品　　号
125°C/100kHz 135°C/100kHz
16
(1C)		 82 6.3×5.8 0.16 13.1 50 1500 950 GYC1C820MCQ1GS
150 6.3×7.7 0.16 24 30 2000 1500 GYC1C151MC□1GS
270 8×10 0.16 43.2 25 3100 1700 GYC1C271MC□1GS
470 10×10 0.16 75.2 20 3400 2100 GYC1C471MC□1GS
560 10×12.5 0.16 89.6 15 3600 2400 GYC1C561MC□1GS
25
(1E)		 47 6.3×5.8 0.14 11.7 50 1400 900 GYC1E470MCQ1GS
56 6.3×5.8 0.14 14 50 1400 900 GYC1E560MCQ1GS
68 6.3×7.7 0.14 17 30 1900 1400 GYC1E680MC□1GS
100 6.3×7.7 0.14 25 30 1900 1400 GYC1E101MC□1GS
150 8×10 0.14 37.5 27 2900 1600 GYC1E151MC□1GS
220 8×10 0.14 55 27 2900 1600 GYC1E221MC□1GS
270 10×10 0.14 67.5 20 3300 2000 GYC1E271MC□1GS
330 10×10 0.14 82.5 20 3300 2000 GYC1E331MC□1GS
470 10×12.5 0.14 117.5 16 3500 2300 GYC1E471MC□1GS
560 10×16.5 0.14 140 12 4800 2900 GYC1E561MN□1GS
35
(1V)		 33 6.3×5.8 0.12 11.5 60 1400 900 GYC1V330MCQ1GS
47 6.3×5.8 0.12 16.4 60 1400 900 GYC1V470MCQ1GS
68 6.3×7.7 0.12 23.8 35 1900 1400 GYC1V680MC□1GS
100 8×10 0.12 35 27 2900 1600 GYC1V101MC□1GS
150 8×10 0.12 52.5 27 2900 1600 GYC1V151MC□1GS
220 10×10 0.12 77 20 3300 2000 GYC1V221MC□1GS
270 10×10 0.12 94.5 20 3300 2000 GYC1V271MC□1GS
330 10×12.5 0.12 115.5 16 3500 2300 GYC1V331MC□1GS
470 10×16.5 0.12 164.5 12 4800 2900 GYC1V471MN□1GS
50
(1H)		 22 6.3×5.8 0.1 11 80 1100 750 GYC1H220MCQ1GS
33 6.3×7.7 0.1 16.5 40 1600 1100 GYC1H330MC□1GS
47 8×10 0.1 23.5 30 2200 1250 GYC1H470MC□1GS
68 8×10 0.1 34 30 2200 1250 GYC1H680MC□1GS
100 10×10 0.1 50 28 2600 1600 GYC1H101MC□1GS
120 10×10 0.1 60 28 2600 1600 GYC1H121MC□1GS
150 10×12.5 0.1 75 18 3200 2000 GYC1H151MC□1GS
220 10×16.5 0.1 110 14 4300 2600 GYC1H221MN□1GS
63
(1J)		 10 6.3×5.8 0.08 6.3 120 1000 700 GYC1J100MCQ1GS
22 6.3×7.7 0.08 13.8 80 1300 900 GYC1J220MC□1GS
33 8×10 0.08 20.7 40 1900 1100 GYC1J330MC□1GS
47 8×10 0.08 29.6 40 1900 1100 GYC1J470MC□1GS
56 10×10 0.08 35.2 30 2300 1400 GYC1J560MC□1GS
68 10×10 0.08 42.8 30 2300 1400 GYC1J680MC□1GS
82 10×10 0.08 51.6 30 2300 1400 GYC1J820MC□1GS
100 10×12.5 0.08 63 20 3000 1900 GYC1J101MC□1GS
150 10×16.5 0.08 94.5 15 4200 2500 GYC1J151MN□1GS
80
(1K)		 22 8×10 0.08 88 45 1600 1100 GYC1K220MC□1GS
33 10×10 0.08 132 36 1900 1300 GYC1K330MC□1GS
47 10×10 0.08 188 36 1900 1300 GYC1K470MC□1GS
56 10×12.5 0.08 224 24 2800 1800 GYC1K560MC□1GS

□内填入型状编码。

・ 编带仕样、焊接推荐焊盘尺寸・推荐回流条件、订货单位请参照铝电解电容器手册。

参考PDF 应用指南 TOP
铝电解电容器应用指南
