EV电动汽车空调压缩机控制装置
(EV Air Conditioner Compressor Controller)

EV用空调压缩机控制装置是在维持车内舒适性的同时，对电池温度管理也有贡献的重要单元

高效的控制和稳定的动作极大地左右了EV的续航距离、安全性和乘员的舒适性

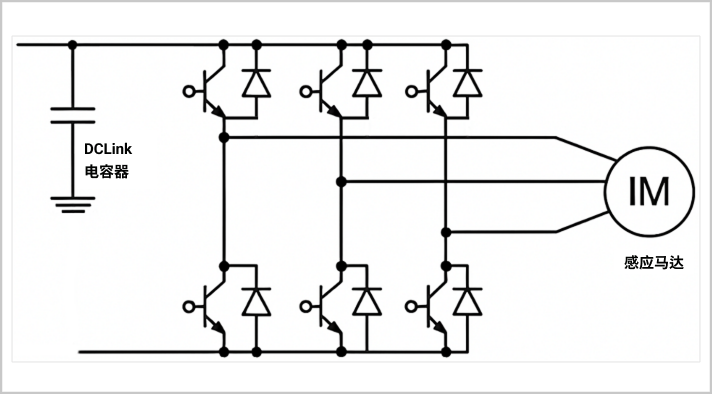

＜电容器提案＞
通过高容量化、高纹波化减少基板中电容器的使用个数（节省空间）

本公司产品阵容的提案一例

（详情请咨询）

	现行	减少部品数量 (减少基板面积)
电容器类型	铝电解电容器引线品	铝电解电容器引线品
基板面积
使用数量	3个	1个
安装面积	768mm²	324mm²
系列	UBT系列	UBR系列
额定	450V/33µF	450V/100µF
尺寸	φ16 x 30.5L[mm]	φ18 x 31.5L[mm]
额定纹波电流	0.203Arms at 125°C 120Hz	0.78Arms at 125°C 120Hz
总容量	99µF	100µF
总纹波电流	0.609Arms at 125°C 120Hz	0.78Arms at 125°C 120Hz
耐久性	125°C 2000 h	125°C 5000 h
备注	—	—
详细目录	点击	点击

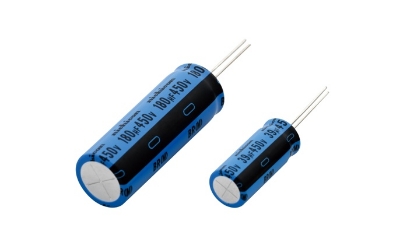

产品介绍演示「UBR」　(高压小型长寿命品 125℃ 5000小时)

系列	UBR系列
额定电压范围	450V
额定静电容量范围	39µF ～ 180µF
类别温度范围	-40°C ～ 125°C
产品尺寸	φ12.5mm×31.5mmL ～ φ18mm×50mmL
耐久性	125°C 5,000小时保证品 (叠加额定纹波电流)
端子形状	引线型

尺寸表

额定电压 (V) (编码)	额定静电容量 (µF)	铝壳尺寸 φD×L (mm)	tanδ	漏损电流 (µA) (2分値/20°C)	额定纹波电流 (mArms)	品　　号
额定电压 (V) (编码)	额定静电容量 (µF)	铝壳尺寸 φD×L (mm)	tanδ	漏损电流 (µA) (2分値/20°C)	450 (2W)	品　　号	39	12.5×31.5	0.24	802	360	UBR2W390MND
50	12.5×35.5	0.24	1000	400		UBR2W500MND
60	12.5×40	0.24	1180	500		UBR2W600MND
100	18×31.5	0.24	1900	780		UBR2W101MND
120	18×36	0.24	2260	850		UBR2W121MND
140	18×40	0.24	2620	980		UBR2W141MND
160	18×46	0.24	2980	1120		UBR2W161MND
180	18×50	0.24	3340	1230		UBR2W181MND

引线加工品、编带加工品的品号中请在品号编码末尾写明加工符号，没有第12位的尺寸编码时请在品号编码第12位填入“1”。
