先进的驾驶辅助系统
(ADAS：Advanced Driver Assistance Systems)

ADAS可以辅助驾驶员进行认知、判断、操作刹车、车道保持辅助、盲点检测等，是降低交通事故和自动驾驶之间桥梁的重要系统。

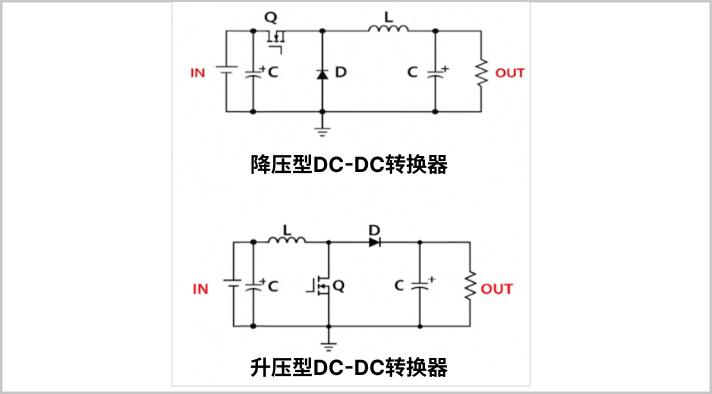

＜电容器提案＞
通过高容量化、高纹波化减少基板中电容器的使用个数（节省空间）

本公司产品阵容的提案一例

（详情请咨询）

现行 部品消减
(减少基板面积)
有高度限制的情况		 减少部品
(减少基板面积)
无高度限制的情况		 减少部品
(减少基板面积)
无高度限制的情况
电容器类型 铝电解电容器贴片品 铝电解电容器贴片品 铝电解电容器贴片品 铝电解电容器贴片品
基板面积
使用数量 3个 1个 1个 1个
基板面积 972mm2 324mm2 256mm2 324mm2
系列 UUE系列 UCZ系列 UCZ系列 UCZ系列
额定 25V/680µF 25V/2200µF 25V/2700µF 25V/3300µF
尺寸 φ18 x 16.5L[mm] φ18 x 16.5L[mm] φ16 x 21.5L[mm] φ18 x 21.5L[mm]
ESR - 45mΩmax
at 100kHz 20°C 		34mΩmax
at 100kHz 20°C 		32mΩmax
at 100kHz 20°C
额定纹波电流 1.2Arms
at 100kHz 125°C 		2.6Arms
at 100kHz 125°C 		3.0Arms
at 100kHz 125°C 		3.25Arms
at 100kHz 125°C
总容量 2040µF 2200µF 2700µF 3300µF
总纹波电流 3.6Arms
at 100kHz 125°C 		2.6Arms
at 100kHz 125°C 		3.0Arms
at 100kHz 125°C 		3.25Arms
at 100kHz 125°C
耐久性 125°C 5000小时 125°C 3500小时 125°C 3500小时 125°C 3500小时
备注 — — — —
详细目录 点击 点击 点击 点击

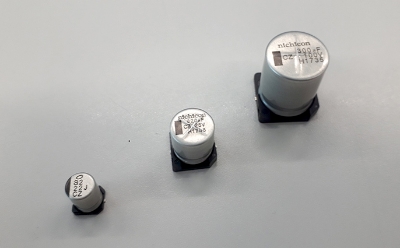

介绍产品的演示 「UCZ」　(贴片型 高可靠性 低温ESR规定品)

系列 UCZ系列
额定电压范围 10V ～ 100V
额定静电容量范围 10µF ～ 3300µF
类别温度范围 -40°C ～ 125°C
产品尺寸 φ6.3mm×5.8mmL ～ φ18mm×21.5mmL
耐久性 125°C 1,000~4,000小时
端子形状 贴片型
尺寸表
额定电压
(V)
(编码)		 额定静电容量
(µF)		 铝壳尺寸
φD×L
(mm)		 tanδ 漏损电流
(µA)
(2分値/20°C)		 ESR (mΩ) max. 额定纹波电流
(mArms)
(125°C/100kHz)		 品号
初始
20°C/100kHz		 初始
−40°C/100kHz		 耐久性试验后
−40℃※
10
(1A)		 220 8×10 0.3 22 0.2 3 4.5 270 UCZ1A221M□□1GS
330 8×10 0.3 33 0.2 3 4.5 270 UCZ1A331M□□6GS
330 10×10 0.3 33 0.15 2 3.5 500 UCZ1A331M□□1GS
470 10×10 0.3 47 0.15 2 3.5 500 UCZ1A471M□□1GS
16
(1C)		 47 6.3×5.8 0.23 7.52 1.6 24 － 69 UCZ1C470MCL1GS
100 6.3×7.7 0.23 16 0.45 5 40 197 UCZ1C101M□□6GS
100 8×10 0.23 16 0.2 3 4.5 270 UCZ1C101M□□1GS
220 8×10 0.23 35.2 0.2 3 4.5 270 UCZ1C221M□□1GS
330 10×10 0.23 52.8 0.15 2 3.5 500 UCZ1C331M□□1GS
470 10×10 0.23 75.2 0.15 2 3.5 500 UCZ1C471M□□1GS
25
(1E)		 33 6.3×5.8 0.18 8.25 1.6 24 － 69 UCZ1E330MCL1GS
100 6.3×7.7 0.18 25 0.45 5 40 197 UCZ1E101M□□6GS
100 8×10 0.18 25 0.2 3 4.5 270 UCZ1E101M□□1GS
220 8×10 0.18 55 0.2 3 4.5 270 UCZ1E221M□□6GS
220 10×10 0.18 55 0.15 2 3.5 500 UCZ1E221M□□1GS
330 10×10 0.18 82.5 0.15 2 3.5 500 UCZ1E331M□□1GS
820 12.5×13.5 0.18 205 0.06 0.4 3 1700 UCZ1E821M□□1MS
1000 12.5×13.5 0.18 250 0.06 0.4 3 1700 UCZ1E102M□□1MS
1200 16×16.5 0.18 300 0.047 0.28 1.4 1700 UCZ1E122M□□1MS
1600 16×16.5 0.18 400 0.047 0.28 1.4 2400 UCZ1E162M□□1MS
2200 18×16.5 0.2 550 0.045 0.23 1.3 2600 UCZ1E222M□□1MS
2700 16×21.5 0.2 675 0.034 0.2 0.6 3000 UCZ1E272M□□1MS
3300 18×21.5 0.22 825 0.032 0.16 0.5 3250 UCZ1E332M□□1MS
35
(1V)		 10 6.3×5.8 0.16 3.5 1.6 24 － 69 UCZ1V100MCL1GS
22 6.3×5.8 0.16 7.7 1.6 24 － 69 UCZ1V220MCL1GS
33 6.3×7.7 0.16 11.55 0.45 5 40 197 UCZ1V330M□□1GS
47 6.3×7.7 0.16 16.45 0.45 5 40 197 UCZ1V470M□□6GS
47 8×10 0.16 16.45 0.2 3 4.5 270 UCZ1V470M□□1GS
68 8×10 0.16 23.8 0.2 3 4.5 270 UCZ1V680M□□1GS
100 8×10 0.16 35 0.2 3 4.5 270 UCZ1V101M□□1GS
220 10×10 0.16 77 0.15 2 3.5 500 UCZ1V221M□□1GS
470 12.5×13.5 0.16 164.5 0.06 0.4 3 1700 UCZ1V471M□□1MS
560 12.5×13.5 0.16 196 0.06 0.4 3 1700 UCZ1V561M□□1MS
680 12.5×13.5 0.16 238 0.06 0.4 3 1700 UCZ1V681M□□1MS
820 16×16.5 0.16 287 0.047 0.28 1.4 2400 UCZ1V821M□□1MS
1000 16×16.5 0.16 350 0.047 0.28 1.4 2400 UCZ1V102M□□1MS
1200 18×16.5 0.16 420 0.045 0.28 1.4 2600 UCZ1V122M□□1MS
1400 18×16.5 0.16 490 0.045 0.28 1.4 2600 UCZ1V142M□□1MS
1600 16×21.5 0.16 560 0.034 0.2 0.6 3000 UCZ1V162M□□1MS
2200 18×21.5 0.18 770 0.032 0.16 0.5 3250 UCZ1V222M□□1MS
50
(1H)		 10 6.3×5.8 0.16 5 2.8 42 － 51 UCZ1H100MCL1GS
22 6.3×7.7 0.16 11 0.5 5 40 197 UCZ1H220M□□1GS
33 6.3×7.7 0.16 16.5 0.5 5 40 197 UCZ1H330M□□6GS
33 8×10 0.16 16.5 0.25 3.5 6 270 UCZ1H330M□□1GS
47 6.3×7.7 0.16 23.5 0.5 5 40 197 UCZ1H470M□□6GS
47 8×10 0.16 23.5 0.25 3.5 6 270 UCZ1H470M□□1GS
100 10×10 0.16 50 0.2 2.5 4.5 500 UCZ1H101M□□1GS
390 12.5×13.5 0.16 195 0.1 0.44 4 1300 UCZ1H391M□□1MS
470 16×16.5 0.16 235 0.08 0.34 2.6 2000 UCZ1H471M□□1MS
560 16×16.5 0.16 280 0.08 0.34 2.6 2000 UCZ1H561M□□1MS
680 18×16.5 0.16 340 0.078 0.32 2.6 2100 UCZ1H681M□□1MS
820 18×16.5 0.16 410 0.078 0.32 2.6 2100 UCZ1H821M□□1MS
1000 16×21.5 0.16 500 0.04 0.22 1.5 2800 UCZ1H102M□□1MS
1200 18×21.5 0.16 600 0.038 0.2 1.5 2900 UCZ1H122M□□1MS
63
(1J)		 10 6.3×7.7 0.12 6.3 2 100 － 60 UCZ1J100M□□1GS
22 8×10 0.12 13.86 0.7 35 － 100 UCZ1J220M□□1GS
33 8×10 0.12 20.79 0.7 35 － 100 UCZ1J330M□□6GS
33 10×10 0.12 20.79 0.5 25 － 170 UCZ1J330M□□1GS
47 8×10 0.12 29.61 0.7 35 － 100 UCZ1J470M□□6GS
47 10×10 0.12 29.61 0.5 25 － 170 UCZ1J470M□□1GS
150 12.5×13.5 0.12 94.5 0.2 1.3 14 1000 UCZ1J151M□□1MS
180 12.5×13.5 0.12 113.4 0.2 1.3 14 1000 UCZ1J181M□□1MS
220 12.5×13.5 0.12 138.6 0.2 1.3 14 1000 UCZ1J221M□□1MS
390 16×16.5 0.12 245.7 0.13 0.9 4.8 1900 UCZ1J391M□□1MS
470 18×16.5 0.12 296.1 0.11 0.82 3.9 2000 UCZ1J471M□□1MS
560 16×21.5 0.12 352.8 0.07 0.46 2 2500 UCZ1J561M□□1MS
750 18×21.5 0.12 472.5 0.068 0.44 1.8 2600 UCZ1J751M□□1MS
80
(1K)		 10 8×10 0.12 8 0.75 50 － 70 UCZ1K100M□□1GS
22 8×10 0.12 17.6 0.75 50 － 70 UCZ1K220M□□6GS
22 10×10 0.12 17.6 0.55 35 － 115 UCZ1K220M□□1GS
33 8×10 0.12 26.4 0.75 50 － 70 UCZ1K330M□□6GS
33 10×10 0.12 26.4 0.55 35 － 115 UCZ1K330M□□1GS
47 10×10 0.12 37.6 0.55 35 － 115 UCZ1K470M□□1GS
150 12.5×13.5 0.12 120 0.28 1.9 14 700 UCZ1K151M□□1MS
270 16×16.5 0.12 216 0.19 1.4 4.8 1000 UCZ1K271M□□1MS
330 18×16.5 0.12 264 0.17 1.1 3.9 1100 UCZ1K331M□□1MS
390 16×21.5 0.12 312 0.12 0.8 2.6 1600 UCZ1K391M□□1MS
520 18×21.5 0.12 416 0.11 0.7 2.4 1700 UCZ1K521M□□1MS
100
(2A)		 10 8×10 0.1 10 0.75 50 － 70 UCZ2A100M□□1GS
22 8×10 0.1 22 0.75 50 － 70 UCZ2A220M□□6GS
22 10×10 0.1 22 0.55 35 － 115 UCZ2A220M□□1GS
33 10×10 0.1 33 0.55 35 － 115 UCZ2A330M□□1GS
82 12.5×13.5 0.1 82 0.28 1.9 22 700 UCZ2A820M□□1MS
150 16×16.5 0.1 150 0.19 1.4 4.8 1000 UCZ2A151M□□1MS
180 18×16.5 0.1 180 0.17 1.1 3.9 1100 UCZ2A181M□□1MS
220 16×21.5 0.1 220 0.12 0.8 2.6 1600 UCZ2A221M□□1MS
300 18×21.5 0.1 300 0.11 0.7 2.4 1700 UCZ2A301M□□1MS

□□内填入型状编码

・ 编带仕样、焊接推荐焊盘尺寸・推荐回流条件、订货单位请参照铝电解电容器手册。

耐久性试验后ESR的保证时间
尺寸 耐久性试验后时间
φ6.3×5.8L －
φ6.3×7.7L、φ8×10L、φ10×10L ～50V 2000小时
63V～ －
φ12.5 2000小时
φ16、18×16.5L 2000小时
φ16、18×21.5L 3000小时
