车载充电器
(OBC：On-Board Charger)

OBC是将来自外部电源的交流电转换为车载电池用直流电的装置。

是影响充电效率、安全性、可靠性的重要单元，也是支持EV普及的关键部件。

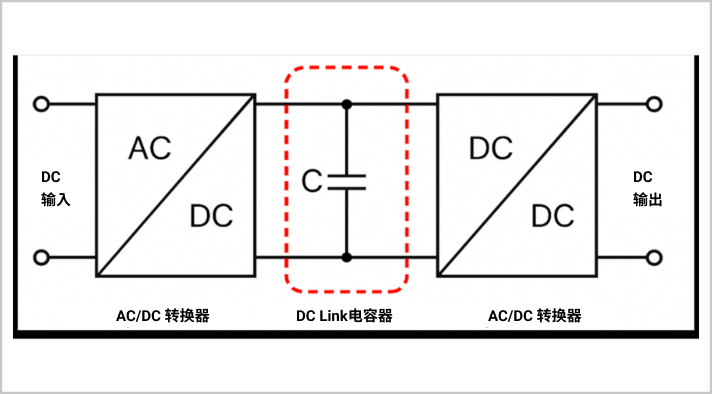

＜电容器提案＞
通过高容量化、高纹波化减少基板中电容器的使用个数（节省空间）

本公司产品阵容的提案一例

（详情请咨询）

	现行	长寿命化	长寿命化高容量/高纹波化减少数量
电容器类型	大型铝电解电容器	大型铝电解电容器	大型铝电解电容器
基板面积
使用数量	6个	6个	5个
安装面积	3750mm²	3750mm²	3125mm²
系列	LGN系列	LGX系列	LGA系列
额定	450V/180µF	450V/180µF	450V/220µF
尺寸	φ25 x 35L[mm]	φ25 x 35L[mm]	φ25 x 35L[mm]
额定纹波电流	0.87Arms at 120Hz 105°C	0.92Arms at 120Hz 105°C	1.54Arms at 120Hz 105°C
总容量	1080µF	1080µF	1100µF
总纹波电流	5.22Arms at 120Hz 105°C	5.52Arms at 120Hz 105°C	7.7Arms at 120Hz 105°C
耐久性	105°C 3000 h	105°C 5000 h	105°C 5000 h
详细目录	点击	点击	点击

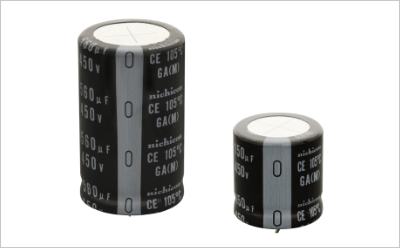

产品介绍演示「LGA」　(基板自立型 105℃ 高纹波电流对应品)

系列	LGA系列
额定电压范文	450V
额定静电容量范围	150µF ～ 560µF
类别温度范围	-40°C ～ 105°C
产品尺寸	φ25mm×25mmL ～ φ30mm×50mmL
耐久性	105°C 5,000小时保证品（额定电压）
端子形状	基板自立型

尺寸表

额定电压 (V) (编码)	额定静电容量 (µF)	尺寸 φD×L (mm)	额定纹波 (mArms)	漏损电流 (mA)	品号
额定电压 (V) (编码)	额定静电容量 (µF)	尺寸 φD×L (mm)	450 (2W)	漏损电流 (mA)	品号	150	25×25	1100	0.77	LGA2W151MELA25
180	25×30	1320		0.85	LGA2W181MELA30
220	25×35	1540		0.94	LGA2W221MELA35
220	30×25	1590		0.94	LGA2W221MELB25
270	25×40	1770		1.04	LGA2W271MELA40
270	30×30	1900		1.04	LGA2W271MELB30
330	25×45	1980		1.15	LGA2W331MELA45
330	30×35	2230		1.15	LGA2W331MELB35
390	25×50	2200		1.25	LGA2W391MELA50
390	30×40	2530		1.25	LGA2W391MELB40
470	30×45	2850		1.37	LGA2W471MELB45
560	30×50	3180		1.5	LGA2W561MELB50

20℃,5分值时的漏损电流(mA)
额定纹波电流（mArms） at 105℃ 120Hz
