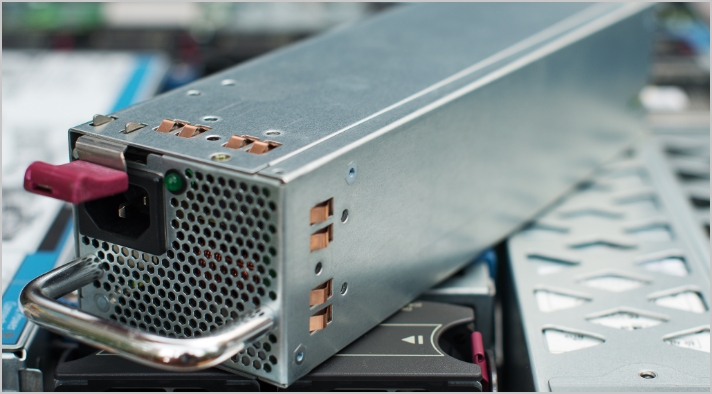

服务器用AC/DC电源
(AC/DC Power Supply for Servers)

支持数据中心稳定运行的核心零部件在365天24小时运行的服务器中，
电源的稳定性、效率和可靠性直接关系到整个系统的性能和可用性。

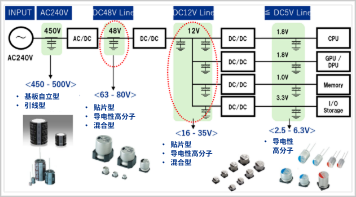

＜电容器提案＞
比以往产品更小型、更高可靠性，且可对应高纹波

本公司产品阵容的提案一例

（详情请咨询）

	现行一次侧	高可靠性、高纹波对应一次侧
电容器类型	铝电解电容器引线品	铝电解电容器引线品
基板面积
使用适量	1个	1个
安装面积	639mm² (横放)	567mm² (横放)
系列	UCY系列	UBR系列
额定	450V/100µF	450V/100µF
尺寸	φ18 x 35.5L[mm]	φ18 x 31.5L[mm]
额定纹波电流	0.835Arms at 120Hz 105°C	0.936Arms at 120Hz 105°C
总容量	100µF	100µF
总纹波电流	0.835Arms at 120Hz 105°C	0.936Arms(0.78 Arms) at 120Hz 105°C (at 120Hz 125℃)
耐久性	105°C 12,000 h	125°C 5,000 h ※105°C 20,000 h相当
备注	—	—
详细目录	点击	点击

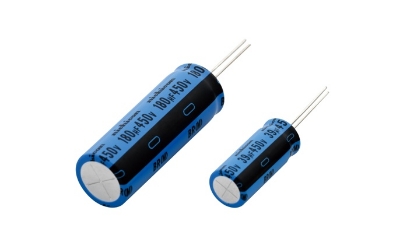

产品介绍演示「UBR」　(高压小型化长寿命品 125℃ 5000小时)

系列	UBR系列
额定电压范文	450V
额定静电容量范围	39µF ～ 180µF
类别温度范围	-40°C ～ 125°C
产品尺寸	φ12.5mm×31.5mmL ～ φ18mm×50mmL
耐久性	125°C 5,000小时保证品 (叠加额定纹波电流)
端子形状	引线型

尺寸表

额定电压 (V) (编码)	额定静电容量 (µF)	铝壳尺寸 φD×L (mm)	tanδ	漏损电流 (µA) (2分値/20°C)	额定纹波电流 (mArms)	品号
额定电压 (V) (编码)	额定静电容量 (µF)	铝壳尺寸 φD×L (mm)	tanδ	漏损电流 (µA) (2分値/20°C)	450 (2W)	品号	39	12.5×31.5	0.24	802	360	UBR2W390MND
50	12.5×35.5	0.24	1000	400		UBR2W500MND
60	12.5×40	0.24	1180	500		UBR2W600MND
100	18×31.5	0.24	1900	780		UBR2W101MND
120	18×36	0.24	2260	850		UBR2W121MND
140	18×40	0.24	2620	980		UBR2W141MND
160	18×46	0.24	2980	1120		UBR2W161MND
180	18×50	0.24	3340	1230		UBR2W181MND

引线加工品、编带加工品的品号中请在品号编码末尾写明加工符号，没有第12位的尺寸编码时请在品号编码第12位填入“1”。
