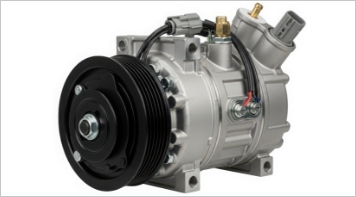

车载用压缩机
(Automotive Compressor)

支撑车内空调控制和电池冷却等舒适性和安全性两方面的重要单元

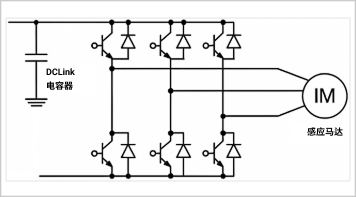

EV和混合动力车不依赖发动机，而是电力驱动，因此高效的电力控制和高可靠性是至关重要的

＜电容器建议＞
通过高容量化、高纹波化减少基板中电容器的使用个数（节省空间）

本公司产品阵容的提案一例

（详情请咨询）

现行 减少部品
(减少基板面积)
有高度限制的情况		 减少部品
(减少基板面积)
无高度限制的情况
电容器类型 混合电容器贴片品 混合电容器贴片品 混合电容器贴片品
基板面積
使用数量 6个 4个 2个
安装面积 600mm2 400mm2 200mm2
系列 GYA系列 GYC系列 GWC系列
额定 63V/82µF 63V/82µF 63V/150µF
尺寸 φ10 x 10L[mm] φ10 x 10L[mm] φ10 x 16.5L[mm]
ESR 30mΩmax
at 100kHz 20°C 		30mΩmax
at 100kHz 20°C 		13mΩmax
at 100kHz 20°C
额定纹波电流 1.4Arms
at 100kHz 125°C 		2.3Arms
at 100kHz 125°C 		5.5Arms
at 100kHz 125°C
总容量 492µF 328µF 300µF
总纹波电流 8.4Arms
at 100kHz 125°C 		9.2Arms
at 100kHz 125°C 		11Arms
at 100kHz 125°C
总ESR 5.0mΩ 7.5mΩ 6.5mΩ
耐久性 125°C 4000 h 125°C 4000 h
135°C 4000 h 		125°C 4000 h
135°C 4000 h
备注 — — —
详细目录 点击 点击 点击

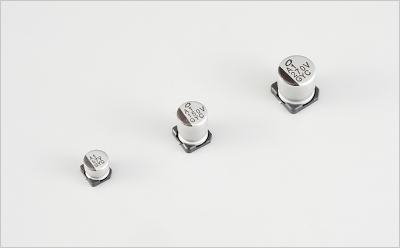

介绍产品的演示「GYC」　(贴片型135℃高可靠性品・低ESR・高容许纹波电流品)

系列 GYC系列
额定电压范文 16V ～ 80V
额定静电容量范围 10µF ～ 560µF
类别温度范围 -55°C ～ 135°C
产品尺寸 φ6.3mm×5.8mmL ～ φ10mm×16.5mmL
耐久性 135°C 4,000小时或125°C 4,000小时保证品
(叠加额定纹波电流)
端子形状 贴片型
尺寸表
额定电压
(V)
(编码)		 额定静电容量
(µF)		 铝壳尺寸
φD×L
(mm)		 tanδ 漏损电流
(µA)
(2分値/20°C)		 ESR (mΩ) max.
(20°C/100kHz)		 额定纹波电流
(mArms)		 品号
125°C/100kHz 135°C/100kHz
16
(1C)		 82 6.3×5.8 0.16 13.1 50 1500 950 GYC1C820MCQ1GS
150 6.3×7.7 0.16 24.0 30 2000 1500 GYC1C151MC□1GS
270 8×10 0.16 43.2 25 3100 1700 GYC1C271MC□1GS
470 10×10 0.16 75.2 20 3400 2100 GYC1C471MC□1GS
560 10×12.5 0.16 89.6 15 3600 2400 GYC1C561MC□1GS
25
(1E)		 47 6.3×5.8 0.14 11.7 50 1400 900 GYC1E470MCQ1GS
56 6.3×5.8 0.14 14.0 50 1400 900 GYC1E560MCQ1GS
68 6.3×7.7 0.14 17.0 30 1900 1400 GYC1E680MC□1GS
100 6.3×7.7 0.14 25.0 30 1900 1400 GYC1E101MC□1GS
150 8×10 0.14 37.5 27 2900 1600 GYC1E151MC□1GS
220 8×10 0.14 55.0 27 2900 1600 GYC1E221MC□1GS
270 10×10 0.14 67.5 20 3300 2000 GYC1E271MC□1GS
330 10×10 0.14 82.5 20 3300 2000 GYC1E331MC□1GS
470 10×12.5 0.14 117.5 16 3500 2300 GYC1E471MC□1GS
560 10×16.5 0.14 140.0 12 4800 2900 GYC1E561MN□1GS
35
(1V)		 33 6.3×5.8 0.12 11.5 60 1400 900 GYC1V330MCQ1GS
47 6.3×5.8 0.12 16.4 60 1400 900 GYC1V470MCQ1GS
68 6.3×7.7 0.12 23.8 35.0 1900 1400 GYC1V680MC□1GS
100 8×10 0.12 35.0 27 2900 1600 GYC1V101MC□1GS
150 8×10 0.12 52.5 27 2900 1600 GYC1V151MC□1GS
220 10×10 0.12 77.0 20 3300 2000 GYC1V221MC□1GS
270 10×10 0.12 94.5 20 3300 2000 GYC1V271MC□1GS
330 10×12.5 0.12 115.5 16 3500 2300 GYC1V331MC□1GS
470 10×16.5 0.12 164.5 12 4800 2900 GYC1V471MN□1GS
50
(1H)		 22 6.3×5.8 0.10 11.0 80 1100 750 GYC1H220MCQ1GS
33 6.3×7.7 0.10 16.5 40 1600 1100 GYC1H330MC□1GS
47 8×10 0.10 23.5 30 2200 1250 GYC1H470MC□1GS
68 8×10 0.10 34.0 30 2200 1250 GYC1H680MC□1GS
100 10×10 0.10 50.0 28 2600 1600 GYC1H101MC□1GS
120 10×10 0.10 60.0 28 2600 1600 GYC1H121MC□1GS
150 10×12.5 0.10 75.0 18 3200 2000 GYC1H151MC□1GS
220 10×16.5 0.10 110.0 14 4300 2600 GYC1H221MN□1GS
63
(1J)		 10 6.3×5.8 0.08 6.3 120 1000 700 GYC1J100MCQ1GS
22 6.3×7.7 0.08 13.8 80 1300 900 GYC1J220MC□1GS
33 8×10 0.08 20.7 40 1900 1100 GYC1J330MC□1GS
47 8×10 0.08 29.6 40 1900 1100 GYC1J470MC□1GS
56 10×10 0.08 35.2 30 2300 1400 GYC1J560MC□1GS
68 10×10 0.08 42.8 30 2300 1400 GYC1J680MC□1GS
82 10×10 0.08 51.6 30 2300 1400 GYC1J820MC□1GS
100 10×12.5 0.08 63.0 20 3000 1900 GYC1J101MC□1GS
150 10×16.5 0.08 94.5 15 4200 2500 GYC1J151MN□1GS
80
(1K)		 22 8×10 0.08 88.0 45 1600 1100 GYC1K220MC□1GS
33 10×10 0.08 132.0 36 1900 1300 GYC1K330MC□1GS
47 10×10 0.08 188.0 36 1900 1300 GYC1K470MC□1GS
56 10×12.5 0.08 224.0 24 2800 1800 GYC1K560MC□1GS

□内填入型状编码。

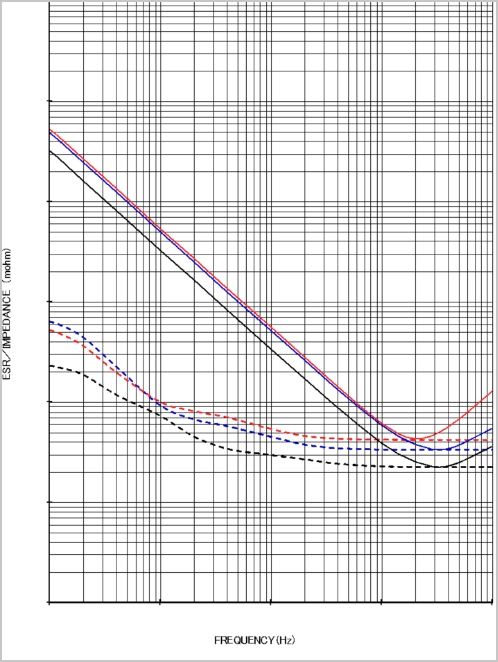

阻抗/ESR频率特性（参考数据）

  • 现行
    GYA系列, 63V, 82μF, 6个

  • 减少部品
    GYC系列, 63V, 82μF, 4个

  • 减少部品
    GWC系列, 63V, 150μF, 2个

介绍产品的演示「GWC」　(贴片型 135℃ 高可靠性品)

系列 GWC系列
额定电压范围 25V ～ 63V
额定静电容量范围 47µF ～ 560µF
类别温度范围 -55°C ～ 135°C
产品尺寸 φ8mm×10mmL ～ φ10mm×16.5mmL
耐久性 135°C 4,000小时或125°C 4,000小时保证
(额定纹波电流叠加)
端子形状 贴片型
尺寸表
额定电压
(V)
(编码)		 额定静电容量
(µF)		 铝壳尺寸
φD×L
(mm)		 tanδ 漏损电流
(µA)
(2分値/20°C)		 ESR (mΩ) max.
(20°C/100kHz)		 额定纹波电流
(mArms)		 品　号
125°C/100kHz 135°C/100kHz
25
(1E)		 220 8×10 0.14 55.0 18 4300 3000 GWC1E221MC□1GS
330 10×10 0.14 82.5 16 5000 3500 GWC1E331MC□1GS
470 10×12.5 0.14 117.5 14 5300 3700 GWC1E471MC□1GS
560 10×16.5 0.14 140.0 10 6100 4300 GWC1E561MN□1GS
35
(1V)		 150 8×10 0.12 52.5 18 4300 3000 GWC1V151MC□1GS
270 10×10 0.12 94.5 16 5000 3500 GWC1V271MC□1GS
330 10×12.5 0.12 115.5 15 5300 3600 GWC1V331MC□1GS
470 10×16.5 0.12 164.5 11 5800 4100 GWC1V471MN□1GS
50
(1H)		 68 8×10 0.10 34.0 24 4000 2700 GWC1H680MC□1GS
120 10×10 0.10 60.0 20 4700 3000 GWC1H121MC□1GS
150 10×12.5 0.10 75.0 17 5000 3300 GWC1H151MC□1GS
220 10×16.5 0.10 110.0 13 5500 3800 GWC1H221MN□1GS
63
(1J)		 47 8×10 0.08 29.6 27 3700 2300 GWC1J470MC□1GS
82 10×10 0.08 51.6 22 4400 2800 GWC1J820MC□1GS
100 10×12.5 0.08 63.0 17 5000 3300 GWC1J101MC□1GS
150 10×16.5 0.08 94.5 13 5500 3800 GWC1J151MN□1GS

□内填入型状编码。

・ 编带仕样、焊接推荐焊盘尺寸・推荐回流条件、订货单位请参照铝电解电容器手册。
