服务器用AC/DC电源
(AC/DC Power Supply for Servers)

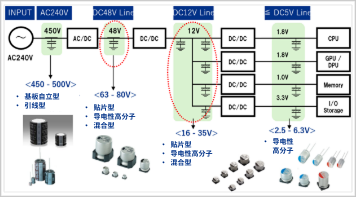

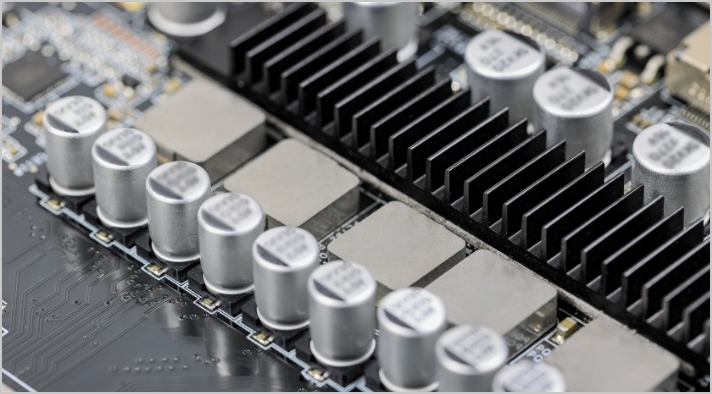

支持数据中心稳定运行的核心零部件 在365天24小时运行的服务器中，
电源的稳定性、效率和可靠性直接关系到整个系统的性能和可用性。

＜电容器提案＞
通过高容量化减少基板中电容器的使用个数（节省空间）

本公司产品阵容的提案一例

（详情请咨询）

现行 减少部品数量
(减少基板面积)
有高度限制的情况		 减少部品数量
(减少基板面积)
无高度限制的情况
电容器类型 导电性高分子铝电解电容器 导电性高分子铝电解电容器 导电性高分子铝电解电容器
基板面积
使用适量 12个 10个 7个
安装面积 1200mm2 1000mm2 700mm2
系列 PCR系列 PCA系列 PCR系列
额定 80V/68µF 80V/82µF 80V/120µF
尺寸 φ10 x 12.7L[mm] φ10 x 12.7L[mm] φ10 x 16L[mm]
ESR 28mΩmax
at 100kHz 20°C 		28mΩmax
at 100kHz 20°C 		18mΩmax
at 100kHz 20°C
额定纹波电流 2.10Arms
at 100kHz 125°C 		3.10Arms
at 100kHz 125°C 		2.50Arms
at 100kHz 125°C
总容量 816µF 820µF 840µF
总纹波电流 25.2Arms
at 100kHz 125°C 		31.0Arms
at 100kHz 125°C 		17.5Arms
at 100kHz 125°C
总ESR 2.3mΩ 2.8mΩ 2.6mΩ
耐久性 125°C 4000h 125°C 4000h(DC+Ripple) 125°C 4000h
备注 — — —
详细目录 点击 点击 点击

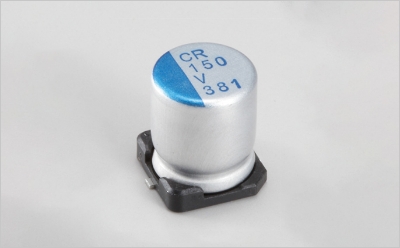

产品介绍演示「PCR」　(贴片型 高可靠性品)

系列 PCR系列
额定电压范围 16V ～ 80V
额定静电容量范围 22µF ～ 1000µF
类别温度范围 -55°C ～ 125°C
产品尺寸 φ8mm×7mmL ～ φ10mm×12.7mmL
耐久性 125°C 4,000小时保证品
(叠加额定纹波电流)
端子形状 贴片型
尺寸表

额定电压(V)
(编码)		 浪涌电压
(V)		 额定静电容量
(µF)		 铝壳尺寸
φD×L
(mm)		 tanδ 漏损电流
(µA)
(2分値/20℃)		 初期ESR (mΩ) max.
(20°C/100kHz)		 耐久试验后 低温ESR(mΩ)
(-40°C/100kHz)		 额定纹波电流
(mArms)
(125°C/100kHz)		 品号
16
(1C)		 20 220 8×7 0.08 105 30 60 1500 PCR1C221MCL1GS
470 ▲8×10 0.08 225 17 34 3400 PCR1C471MCL6GS
470 10×8 0.08 225 32 64 2200 PCR1C471MCL1GS
560 8×12 0.08 268 16 32 3800 PCR1C561MCL1GS
680 10×10 0.08 326 19 38 3200 PCR1C681MCL1GS
1000 10×12.7 0.08 480 13 26 4300 PCR1C102MCL1GS
20
(1D)		 25 150 8×7 0.08 90 39 78 1200 PCR1D151MCL1GS
330 ▲8×10 0.08 198 19 38 3300 PCR1D331MCL6GS
330 10×8 0.08 198 33 66 2100 PCR1D331MCL1GS
470 8×12 0.08 282 18 36 3500 PCR1D471MCL1GS
560 10×10 0.08 336 20 40 3100 PCR1D561MCL1GS
680 10×12.7 0.08 408 14 28 4200 PCR1D681MCL1GS
25
(1E)		 31 100 8×7 0.08 75 41 82 1200 PCR1E101MCL1GS
220 ▲8×10 0.08 165 20 40 3200 PCR1E221MCL6GS
220 10×8 0.08 165 33 66 2100 PCR1E221MCL1GS
270 8×12 0.08 202 19 38 3300 PCR1E271MCL1GS
330 10×10 0.08 247 20 40 3100 PCR1E331MCL1GS
470 10×12.7 0.08 352 15 30 4100 PCR1E471MCL1GS
35
(1V)		 43 68 8×7 0.08 71 44 88 1200 PCR1V680MCL1GS
150 ▲8×10 0.08 157 22 44 3100 PCR1V151MCL6GS
150 10×8 0.08 157 33 66 2100 PCR1V151MCL1GS
220 8×12 0.08 231 21 42 3300 PCR1V221MCL1GS
270 10×10 0.08 283 20 40 3100 PCR1V271MCL1GS
330 10×12.7 0.08 346 16 32 3900 PCR1V331MCL1GS
50
(1H)		 63 39 8×7 0.08 58 45 90 1300 PCR1H390MCL1GS
82 ▲8×10 0.08 123 26 52 2900 PCR1H820MCL6GS
82 10×8 0.08 123 42 84 1900 PCR1H820MCL1GS
120 △8×12 0.08 180 25 50 2900 PCR1H121MCL2GS
120 10×10 0.08 180 25 50 3000 PCR1H121MCL1GS
180 10×12.7 0.08 270 19 38 3500 PCR1H181MCL1GS
63
(1J)		 79 22 8×7 0.08 41 48 96 1100 PCR1J220MCL1GS
39 8×10 0.08 73 28 56 2700 PCR1J390MCL1GS
47 10×8 0.08 88 47 94 1800 PCR1J470MCL1GS
56 8×12 0.08 105 27 54 2900 PCR1J560MCL1GS
68 10×10 0.08 128 28 56 2800 PCR1J680MCL1GS
100 10×12.7 0.08 189 24 48 3000 PCR1J101MCL1GS
80
(1K)		 100 27 8×10 0.08 64 38 76 1400 PCR1K270MCL1GS
39 8×12 0.08 93 35 70 1600 PCR1K390MCL1GS
47 10×10 0.08 112 33 66 1700 PCR1K470MCL1GS
68 10×12.7 0.08 163 28 56 2100 PCR1K680MCL1GS

无标记:品号编码第12位的尺寸编码为①。
△标记:品号编码第12位的尺寸编码为②。
▲标记:品号编码第12位的尺寸编码为⑥。

・ 编带仕样、焊接推荐焊盘尺寸・推荐回流条件、订货单位请参照铝电解电容器手册。
